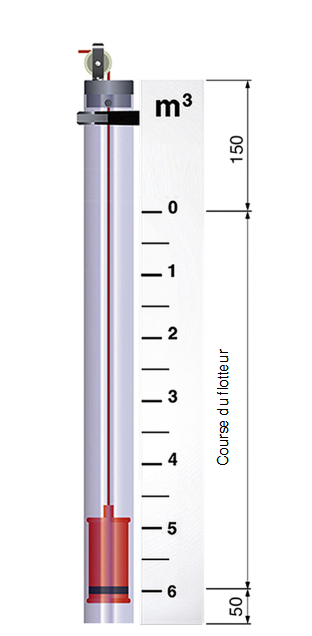

 Fig.1 |
 BSM 502 |
| Matériau | PVC blanc | |
| Profilé | U (70 x 35 mm) | |
| Marquages | Couleur NOIR | |
| Zone morte HAUTE | 150 mm | |
| Zone morte BASSE | 50 mm | |
| Unités | % Hauteur (cm) Volumes Poids |
Réglettes supérieures à 2,30 mètres :
Sauf spécifications contraires, les équipements de hauteurs supérieures à 2,30 mètres sont réalisés en deux parties emboîtables.
Position des marquages :
Sauf spécifications contraires, (tel que représenté Fig.1), les repères de graduation de la réglette sont positionnés sur la partie gauche, pour un montage de la réglette à la droite du tube.
 Réglettes SFA |

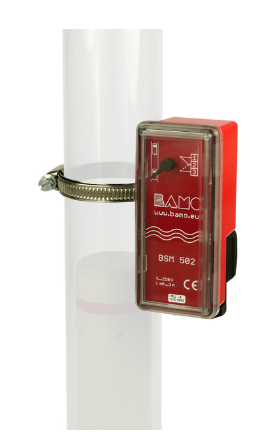

Les contacts ont un comportement bistable, cʼest-à-dire qu'ils conservent la dernière position actionnée par le passage du contrepoids aimanté et changent à nouveau d'état lorsque celui-ci repasse devant.
(Contact BSM 502, voir doc 585-06 ; Contact BRK 60 voir doc 585-02)
