Visualisation du débit de bulles en sortie de la canne
Mesure de niveau en canal ouvert
Pour eaux résiduaires chargées
En liaison directe avec le BamoPHAR 759
Plage de mesure de 0...500 mm CE
Sortie analogique 4-20 mA
APPLICATIONS
- Mesure de niveau en canal à ciel ouvert Venturi ou déversoir.
DESCRIPTION
La mesure en canal ouvert nécessite une mesure de niveau très précise, car la relation entre le niveau et le débit est une fonction exponentielle. Ce système de mesure associe un générateur d'air à un capteur de pression extrêmement précis. Sur le circuit d'air, un capteur mesure la pression nécessaire à l'échappement effectif des bulles d'air. La pression mesurée est alors égale à la pression hydrostatique de la colonne de liquide au point d'évacuation de l'air.
Afin de limiter au maximum l'erreur de mesure due à une variation du débit d'air entre les niveaux haut et bas, la pompe d'injection comporte une micro-vanne. Les réglages du "0" et de la pleine échelle sont accessibles à l'utilisateur. La transmission du niveau est alors possible sous forme de signal 4-20 mA.
Le capteur de niveau BAMOBUL se compose d'un boîtier mural IP 55 regroupant le capteur de pression, l'électronique d'alimentation et le générateur d'air. Les raccordements pneumatiques sont assurés par des raccords instantanés pour tube rilsan Ø 6x4 entre le coffret et la canne d'injection. Les liaisons électriques sont assurées par bornier à vis sous boîtier étanche. La canne d'injection en Inox 316 L, comporte un dispositif de réglage coulissant. Sa fixation est prévue par une plaque inox à fixer sur le canal.
CARACTERISTIQUES TECHNIQUES
Capteur de pression - Plages de niveau
Plages de mesure : 0...100 à 500 mm CE (Voir tableau codes et références)
Température admissible : 0...+50°C Précision : ≥ 1 % Temps de réponse : < 1 s
Pompe d'alimentation en air
Débit : 250 l/h à vide Pression maxi : 50 mbar (environ 500 mm CE) Corps de pompe : ABS Réglage débit d'air : De 0 à plein débit - Régulation pour débit constant Alimentation : 230 V / 50 - 60 Hz - 8 VA
Électronique associée
Réglages 0 et pleine échelle : Bouton poussoir et LED d’indication
Détection de défaut : Tuyau bouché ou tuyau coupé Sortie sur contact inverseur - PC : 230 V / 5 A
Alimentation du capteur : Incluse Sortie : 4-20 mA actif - Maxi 600 Ω - Limité à 23 mA Alimentation : 230 V / 50-60 Hz Boîtier : IP 55 - Fixation murale
CANNE DE BULLAGE
Réalisée en Inox 316 L, elle est prévue pour être fixée sur un support par un raccordement ½" MG, livrée avec contre-écrou. Le réglage en hauteur s'effectue grâce à un raccord coulissant et un repère de position. L'entrée d'air est assurée par un raccord pour tube Rilsan Ø 6 x 4
EXEMPLES DE RÉALISATIONS
Suivi des effluents d’eaux usées avec un déversoir en V et un système de mesure bulle à bulle insensible à la mousse Photo 1/3
Dans le suivi des rejets d'eaux usées, les technologies modernes comme les ultrasons et les radars sont souvent mises en avant pour leurs nombreux avantages.
Cependant, les technologies éprouvées comme le système bulle à bulle restent extrêmement efficaces dans les environnements complexes.

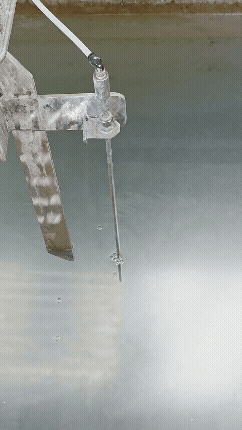

Les photos ci-dessous illustrent un canal de rejet d'eaux usées dans une usine métallurgique, montrant la variabilité des conditions d'un jour à l'autre : une journée avec une forte présence de mousse et une autre sans mousse.
Photo 2/3 : Journée sans mousse

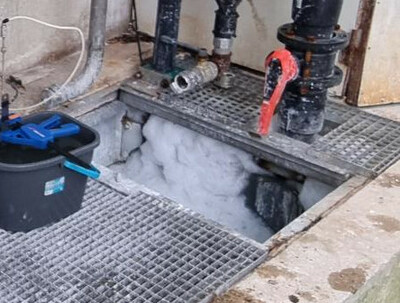

Photo 3/3 : Journée avec mousse (le système est totalement recouvert et fonctionnel)
