CANAUX VENTURI EXPONENTIELS : DEBITFLO
CANAUX VENTURI EXPONENTIELS : DEBITFLO
Mesure d'écoulement en canal à section exponentielle
CANAUX VENTURI EXPONENTIELS : DEBITFLO


  • 7 modèles en matériau composite avec canaux d'approche COURTS ou LONGS
  • Ecoulements de 0,22 m3/h à 1440 m3/h
  • type 2 de 0,43 m3/h à 43 m3/h
  • Génie civil simplifié
CONCEPTION - PARTICULARITE



Les canaux venturi "exponentiel" sont des organes déprimogènes destinés à mesurer des débits d'écoulement en canal ouvert rectiligne. Lorsque les conditions d'écoulement fluvial (non turbulent) sont respectées à l'amont de la contraction venturi, et le dénoyage assuré à l'aval (écoulement libre sans contraintes de mise en charge), alors la lame d'eau à l'amont de la contraction (h ; charge hydraulique) est directement liée au débit en transit (Q).
L’originalité des canaux "Venturi" est de cumuler les avantages des canaux "Venturi" classiques (libre passage sans seuil) et de pouvoir répondre également aux grandes variations de débits (flancs inclinés). En effet, la contraction est de section parabolique, le col s’évasant de la base au sommet. Cette particularité permet la mesure de faible débit avec précision, puisque l’écoulement réduit, transite par une section étroite, base de la forme parabolique. Le débit augmentant, la section s'élargit jusqu’au sommet libérant progressivement une section mouillée importante suivant l’équation :

y = f (x) avec y = Kxz

De ce fait, ce type de "Venturi" est le seul à permettre la mesure précise de débits variant dans un rapport extrême de 1 à 100. Cette faculté répond à la demande des concepteurs ou des industriels. Il est intéressant pour la mesure de rejets soumis à de grandes variations de débit, soit en débit instantané (vidange rapide de déversoirs de stockage), sans risque de débordement préjudiciable à l’activité industrielle, soit en réseau unitaire des collectivités lors de pointe de débit (pluie d’orage).

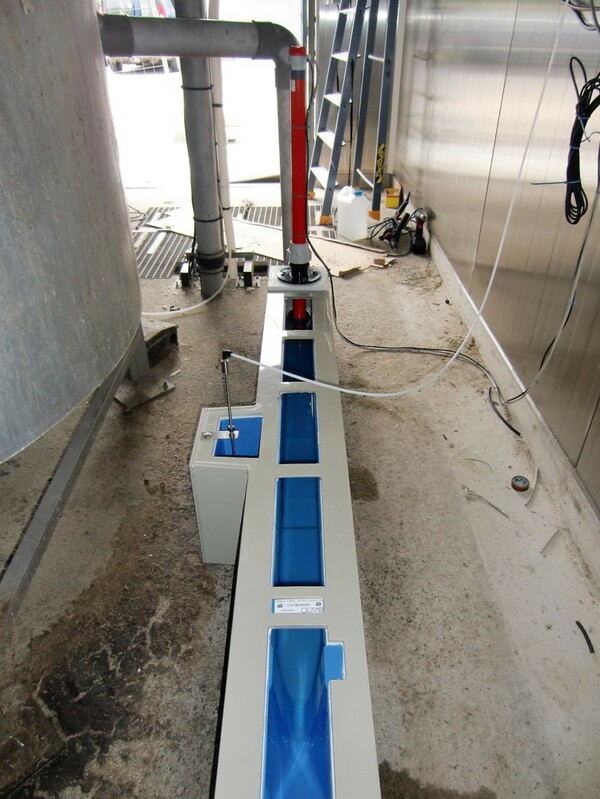

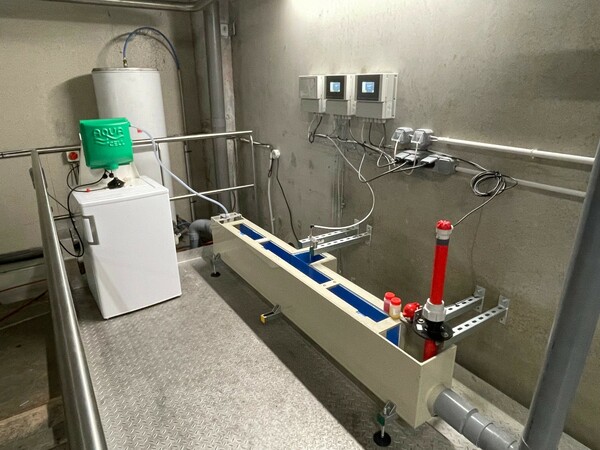

Ces canaux, réalisés en polyester renforcé fibre de verre, présentent un coefficient de rugosité extrêmement réduit, une résistance aux effluents agressifs et chargés, une solidité assurée par des raidisseurs transversaux permettent leur implantation directe en coffrage.
GENERALITES

• En standard, BAMO Mesures propose 2 modèles, pour des débits d’écoulement de 0,22 à 22 m3 /h (type 1), ou 0,43 à 43 m3 /h (type 2).
• La courbe Q (h) est fournie avec chaque canal Venturi.
