 Principe |

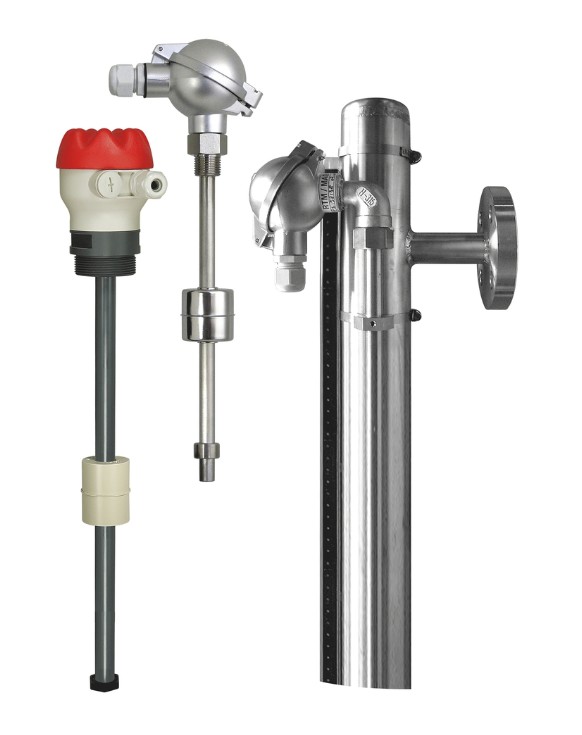

- Mesure de niveau en continu sur des réservoirs

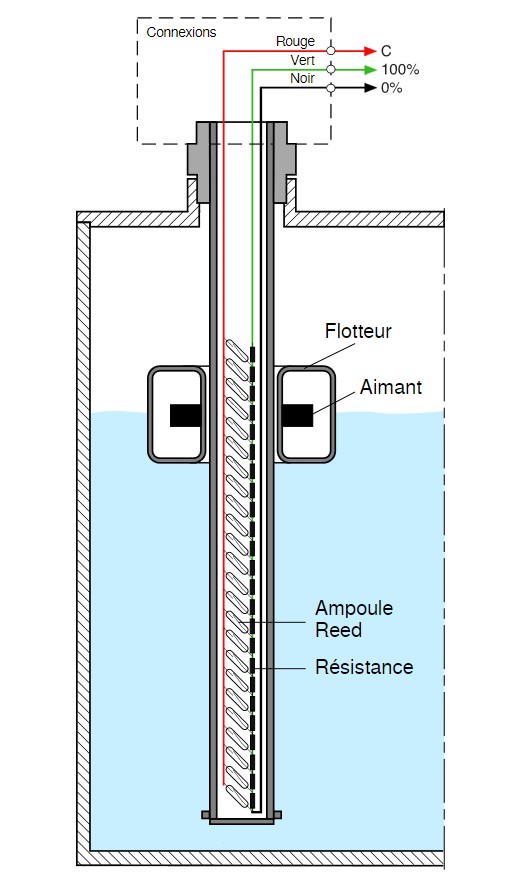

Le transmetteur RTM se compose d'une suite d'ampoules REED (ILS) et de résistances montées en série qui commutent au passage du flotteur magnétique. La résistance résultante est proportionnelle au niveau. Le champ magnétique nécessaire est créé au passage du flotteur des MNR 6/7, MAGTOP ou SFA.
Le montage du convertisseur T2F en tête permet de convertir cette résistance en signal 4/20 mA.
Fabriqué selon votre application dans nos ateliers, l'installation et la mise en route sont simplifiés sur site (aucun étalonnage).
Pour l'affichage de la mesure, la RTM peut être associée à l'afficheur numérique et graphique mural BAMOWIZ (voir doc 217-01) ou à l'afficheur numérique ITU (voir doc 222-03).
| Hauteur de mesure | De 250 mm (mini) à 2 000 mm (maxi) Voir tableau Code et Référence |
|
| Température | 0...+50 °C (PVC-U), 5...+80 °C (PPH) 0...+100 °C (PVDF), -10...+110 °C (Inox 316 L) |
|
| Pression | maxi 1 bar à 20 °C (version plastique) maxi 20 bar à 20 °C (version Inox) |
|
| Matières : | ||
| Tube et raccord | PVC, PP, PVDF ou Inox 316 L | |
| Flotteur | PP, PVDF ou Inox 316 L | |
| Boîtier | Plastique PBT (version plastique), IP65 Aluminium (version Inox), IP65 |
|
| Signal de sortie : | ||
| Potentiométrique | Résistance variable de *xΩ à 10 kΩ | |
| Transmetteur 2 fils | 4-20 mA / Alimentation : 13...30 V DC | |
| Précision | Pas de mesure de 10 mm |
 Platine / sortie potentiométrique |
