 Relais PKK |

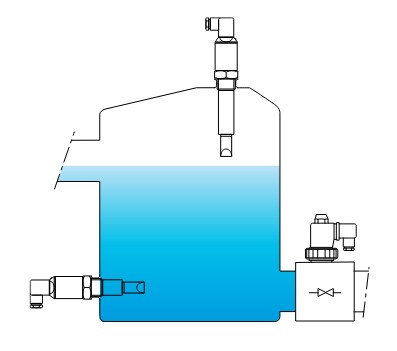

 Exemple de montage |
Le NIVOSWITCH est utilisé pour la détection de niveau ou comme sécurité anti-débordement ou protection contre la marche à vide des pompes.
Grâce à son système de mesure simple et robuste, le NIVOSWITCH fonctionne indépendamment des propriétés chimiques et physiques du liquide à mesurer. Il fonctionne également dans des conditions de mesure difficiles car il est insensible à la conductivité, au colmatage, aux turbulences, aux écoulements et aux bulles d'air.
Le capteur ne requiert pas d'ajustage même avec des produits changeants, ni d'entretien. Cette version du NIVOSWITCH dispose également d'un système "test de fonctionnement" utilisable au moyen d’un aimant.
Le NIVOSWITCH de la série miniature dispose de LED témoin de fonctionnement et d'une sortie courant continu ou alternatif ou d'une sortie NPN/PNP pouvant être raccordée directement à l'automate.
Accessoires :
Le relais PKK (voir fiche 251-02) ou LC1 permettent de relayer le signal de sortie des modèles 2 fils en contact sec.
| Longueur d'immersion | De 69 à 3000 mm | |
| Matériau | Inox 316 Ti (Option : revêtement PFA) | |
| Raccordement | 1“ BSP ou NPT, bride, clamps | |
| Température du liquide | -40...+100 °C à 40 bar -40 à +130°C à 25 bar -20...+50°C à 6 bar (Version Bride PP) |
|
| Température ambiante | -40...+70 °C (liquide à 95 °C maxi) | |
| Pression | 40 bar à 100 °C (25 bar à 130 °C) 6 bar à 50 °C avec bride PP |
|
| Densité | ≥ 0,7 | |
| Viscosité | ≤ 10 000 mm²/s (cSt) | |
| Alimentation / Sortie | 15...29 V DC / 2 fils DC 12...55 V DC / 3 fils DC (PNP ou NPN) 20...255 V AC / 2 fils AC |
|
| Consommation | AC : Selon charge, DC : < 0,6 W | |
| Boîtier | Acier inoxydable 316 Ti | |
| Protection électrique | AC : Version Classe I, DC : Version Classe III | |
| Indice de protection | Connecteur DIN : IP65 Sur demande : IP67 (Connecteur M12) ou IP68 (sortie câble) |
|
| Poids | 0,5 kg + 1,2 kg/m d'extension | |
| Version ATEX | II 1 G Ex ia IIC T4...T6 (sur demande) |
Conformité CE : L'appareil satisfait aux exigences légales des Directives
Européennes en vigueur.
