 Exemple de montage |

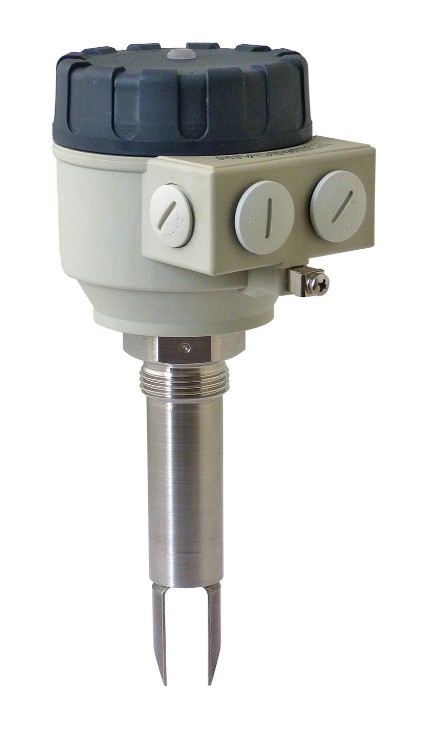

Le NIVOSWITCH est utilisé pour la détection de niveau ou comme sécurité anti-débordement ou protection contre la marche à vide des pompes. Il est adapté pour la plupart des liquides tels que le lait de chaux, les solvants, l’huile, le vin etc.
Ces détecteurs utilisent le principe du diapason vibrant à une résonance prédéterminée sous excitation piézo-électrique. Au contact du produit, la fréquence varie et entraîne le basculement du relais de sortie.
Grâce à ce système de mesure simple et robuste, le NIVOSWITCH fonctionne indépendamment des propriétés chimiques et physiques du liquide à mesurer. Il fonctionne également dans des conditions de mesure difficiles car il est insensible à la conductivité, au colmatage, aux turbulences, aux écoulements et aux bulles d'air.
Le capteur ne requiert pas d'ajustage même avec des produits changeants, ni d'entretien et dispose d’une ou deux sorties contacts.
| Longueur d'immersion | De 69 à 3000 mm | |
| Matériau de la fourche | Inox 316 Ti (Option : revêtement PFA) | |
| Raccordement | 1“ BSP (Option : NPT ou Bride) | |
| Température du liquide | -40...+100 °C à 40 bar -40...+130 °C à 25 bar (T° ambiante maxi 35 °C) -20...+50 °C à 6 bar (Version Bride PP) |
|
| Température ambiante | -30...+70 °C (liquide à 95 °C maxi) Se reporter aux courbes page 2 |
|
| Pression | 40 bar à 100 °C (25 bar à 130 °C) | |
| Densité | ≥ 0,7 | |
| Viscosité | ≤ 10 000 mm²/s (cSt) | |
| Temps de réponse | Se reporter au diagramme page 2 | |
| Alimentation | 20...255 V AC ou 20...60 V DC | |
| Consommation | AC : 1,2 – 17 VA ; DC : < 3 W | |
| Sortie | 1 ou 2 relais SPDT | |
| Pouvoir de coupure | Premier relais : 250 V AC, 8 A, AC1 Second relais : 250 V AC, 6 A, AC1 |
|
| Boîtier | Aluminium peint ou plastique (PBT) | |
| Protection électrique | Classe I | |
| Indice de protection | IP 67 | |
| Poids | Environ 1,3 kg + 1,2 kg/m d'extension |
Version ATEX sur demande en option Ex II 1 G Ex ia IIB T6...T4 Ga
Conformité CE : L'appareil satisfait aux exigences légales des Directives
Européennes en vigueur.
