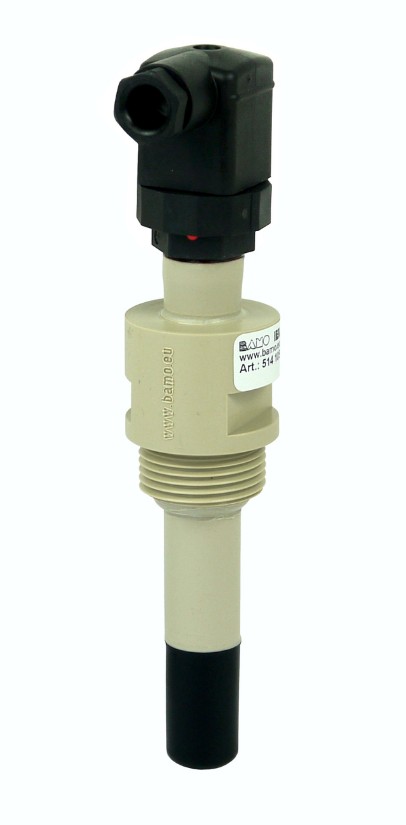

BAMOSWITCH permet de détecter un niveau trop haut pour la protection anti-débordement des conteneurs de stockage.
L'appareil convient à une utilisation avec des liquides électriquement conducteurs dont l'impédance est <5kΩ ou dont la capacité de couplage à la terre est >50pF.
Les liquides ne doivent pas former de dépôts isolants ou conducteurs.
BAMOSWITCH a deux modes de fonctionnement :
- MAX :
BAMOSWITCH maintient le contact fermé tant que l'extrémité du capteur est libre.
- MIN :
BAMOSWITCH maintient le contact fermé tant que l'extrémité du capteur est en
contact avec un liquide
| Principe de fonctionnement | capacitif-haute fréquence | |
| Température ambiante | -20...+80°C | |
| Pression de service | 0…1bar | |
| Dimensions | standard 69mm ou 125mm (autres sur demande) | |
| Matériau | PP | |
| Raccordement | Connecteur DIN EN 175301-803-A Pour câbles Ø6...8mm (presse-étoupe M16x1,5mm) |
|
| Indice de protection | IP 65 selon EN60 529 | |
| Raccord process | G1" (standard), autres sur demande | |
| Tension d'alimentation | 15…27V DC | |
| Consommation électrique | <0,5W | |
| Sorties | 3 fils DC-PNP max. 200mA | |
| Longueur du câble | Circuit de mesure : max. 300m, section 0,5mm². | |
| Mode de fonctionnement | défini par câblage (MIN ou MAX) | |
| Protection contre l'inversion de polarité | en cas d'inversion des pôles, l'appareil est automatiquement désactivé | |
| Protection | Contre les surcharges/courts-circuits : En cas de charge supérieure à 250mA, la sortie est automatiquement désactivée ; après élimination de la surcharge, le fonctionnement normal a lieu après quelques secondes |
Marquage CE : L'appareil est conforme aux exigences légales des
directives européennes applicables.
