ES 2001

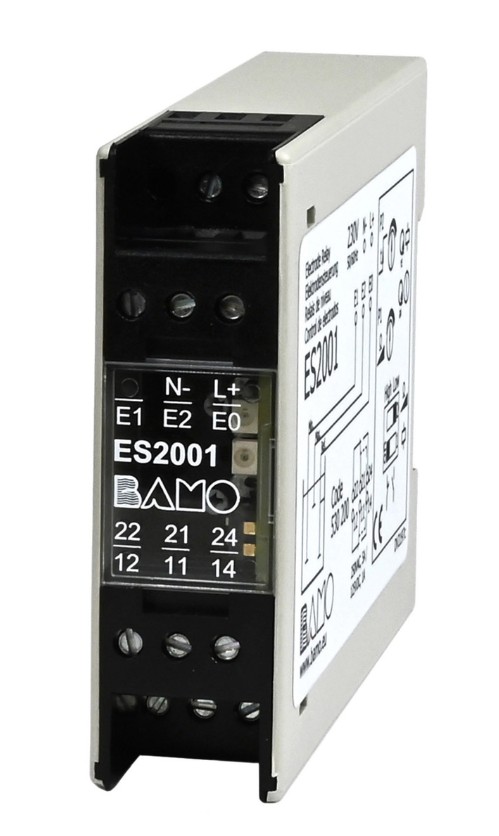

ES 2001     Détecteur de niveau résistif


  • Pour tous liquides conducteurs.
  • Faible encombrement : 22,5 mm
  • Réglages sensibilité et temporisation.
  • Sélection du mode de travail.
  • Fonctions :
    Tout ou Rien entre 2 électrodes.
    Régulation Tout ou Rien entre 3 électrodes.
  • Compatible avec toutes nos électrodes.
PRINCIPE

Une gamme complète de sondes résistives est à votre disposition. Employées comme indicateur de niveau de valeur limite, sur des liquides conducteurs, elles sont choisies selon le type d’application.
On règle la sensibilité de réponse aux différents liquides à l'aide du potentiomètre incorporé de 1 à 150 KOhm. L'hystérésis entre l'enclenchement et le déclenchement du relais de sortie est d'environ 20 % de la valeur réglée. Une hystérésis aussi étroite permet d'éviter de fausses commandes par un courant de fuite créé par un brouillard de liquide, de la mousse ou des vapeurs condensées.
A l’aide des deux temporisations, il sera simple d’ajuster au mieux votre régulation ou détection et d’éviter des déclenchements intempestifs dus aux effets de vagues.

APPLICATIONS

Contrôle de niveau mini, maxi de liquides conducteurs
Dosage, signalisation de débit, marche / arrêt de pompe, commande d'électrovanne, contrôle de présence dans une tuyauterie. Prévoir un relais par point de niveau indépendant.

CARACTERISTIQUES TECHNIQUES

Alimentation: 230 V AC ±10 %, 50-60 Hz
(option 24, 48, 115 V AC ou 12, 24 V DC ±10 %)

Consommation: Environ 2 VA
Temp. ambiante: -15...+45 °C

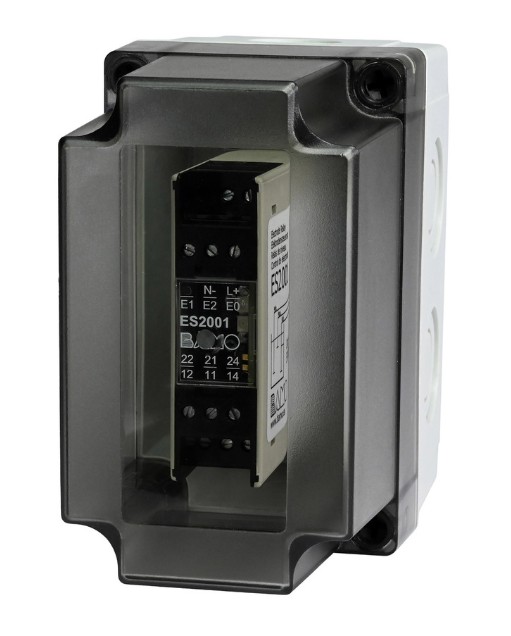

Protection du boîtier: IP 40 - Tropicalisation sur demande
Séparation galvanique: Entre circuit alimentation secteur et électrodes
Montage du boîtier: Rail DIN 46277
Sensibilité: 2 plages réglables 1 à 70 KOhm ou 5 à 150 KOhm

Sorties :
2 contacts inverseurs
AC –> 250 V, 5 A, 500 VA / maxi
DC –> 125 V, 1 A, 40 W / maxi

Temporisations: Réglable à la montée de t=0,5 à 5 s, ½ t à la descente
Hystérésis: Environ 10 % de la valeur.
Alimentation électrodes: 6 V AC < 1,5 mA

RACCORDEMENT

Utilisez du câble multi-conducteur de 0,5 mm2. Ce câble sera séparé des câbles de puissance.
Au-delà de 25 mètres, il est préférable d’utiliser du câble blindé. Distance maximum 300 mètres

FONCTIONS

1 - FONCTION TOUT ou RIEN : 2 électrodes
Le relais est excité lorsque le liquide crée une liaison entre la masse constituée par le réservoir métallique ou une électrode de masse et l'électrode de niveau.

2 - FONCTION REGULATION TOUT ou RIEN : 3 électrodes.
La troisième électrode réalise l'auto-maintien du relais entre le niveau haut et le niveau bas. Une diode en face avant permet de visualiser l'état de sortie du relais. Celle-ci est allumée quand le relais est excité.

Catalogue Général 530-01
10/04/2018 18:07
Détecteur de niveau résistif
ES 2001
