NivOil® / 230 V AC
NivOil® / 230 V AC
Détection de niveau pour séparateurs d’hydrocarbures (3 sondes)

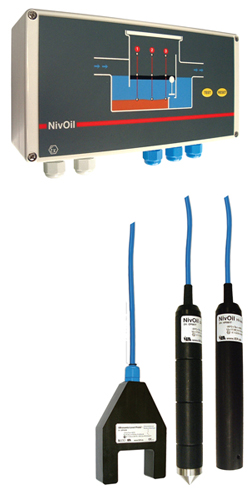

NivOil® / 230 V AC


  • 3 Entrées sondes, universelles, auto configurables
  • Reconnaissance automatique des sondes
  • 3 Sorties relais contacts inverseurs
  • Alarme sonore désactivable par DIP
  • Synoptique des alarmes en façade
  • Boîtier mural IP 65 (240 x 120 x 70 mm)
  • Sécurité intrinsèque : Ex II (1) G [Ex ia] IIB
  • Certification : BVS 07 ATEX E 090
  • Sondes équipées de 10 mètres de câble
DESCRIPTION

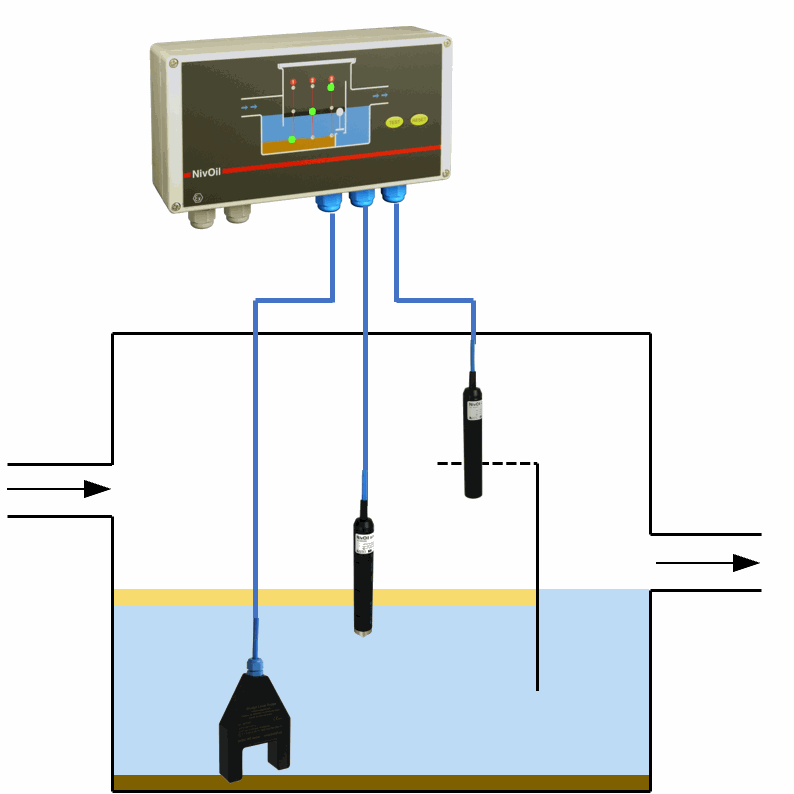

Le NIVOIL®, dédié à la surveillance de séparateurs d’hydrocarbures, est raccordé à trois sondes remplissant les fonctions suivantes :

Détection de l’épaisseur maximale de la couche d’hydrocarbures.
C’est à dire lorsque la capacité d’accumulation maximale d’hydrocarbures à été atteinte.

Détection d’un trop-plein de liquide.
C’est-à-dire lorsqu’un filtre est bouché ou lorsqu’une butée à flotteur prévient d’un débordement et que le niveau de liquide général monte.

Détection du niveau de boue déposée au fond du séparateur.
Ces 3 sondes peuvent être raccordées indistinctement sur n´importe laquelle des trois entrées du NIVOIL® qui est équipé d´une reconnaissance automatique.
La LED correspondante à chaque fonction s´allume sur le canal raccordé à chaque sonde.
Si un canal n´est pas raccordé la LED reste éteinte.
L´appareil est équipé d´une alarme sonore (Buzzer) qui peut être désactivée par un DIP.

CARACTERISTIQUES TECHNIQUES

NivOiL-CU/220 – Unité de contrôle

Tension d´alimentation : 230 V — 50Hz
Puissance absorbée : Env. 9 VA (3 sondes raccordées)
Protection: IP 65 selon EN 60529
Température : -20...+60°C

Entrées sondes :
3 Entrées universelles auto-configurables
Détection de l’épaisseur maximale de couche d’hydrocarbures
Détection d’un trop-plein de liquide
Détection du niveau de boue

Surveillance : L´appareil est équipé d´un système de contrôle de rupture de câble ou de court circuit.

Signalisation :
1 LED de fonctionnement sur chaque canal
1 LED d´alarme sur chaque canal
Alarme sonore intégrée, inhibition par DIP

Interface de commande : 2 Boutons sur face avant pour test et acquittement alarme
Relais : 3 Sorties relais, 230 VAC, 3A, contacts inverseurs libre de potentiel
Sécurité intrinsèque : Ex II (1) G [Ex ia] IIB
Certification ATEX: BVS 07 ATEX E 090 / Cette unité de contrôle doit être installée en zone non dangereuse
Marquage CE: Conforme, aux directives CE sur les basses tensions RL 2006/95/EG – RL 93/68/EWG et sur la compatibilité électromagnétique RL 89/336/EWG (EN 61326)

ATEX:
RL 94/9/EG (ATEX 95)
EN 60079-0 (Conventions générales) – EN 60079-11 (Sécurité intrinsèque)
EN 60079-26 (Groupe II, catégorie 1G)

NivOiL-OP/10 – Sonde de couche d´hydrocarbures
(Uniquement pour raccordement à l´unité de contrôle NivOiL)

Principe de mesure : Capacitif, haute fréquence
Boîtier : PE antistatique
Sonde : Inox

Câble :
Elastomère résistant aux huiles et aux hydrocarbures, Couleur bleu,
Conducteurs 2x1mm2 , Raccordement sur bornier,
Longueur standard 10 mètres (Longueur maxi 300 mètres)

Protection : IP68 selon EN 60529
Température : -20...+60°C
Sécurité intrinsèque : Ex II 1 G Ex ia IIB T4
Certification ATEX : BVS 07 ATEX E 091 X / Cette sonde peut-être installée en zone 0

NivOiL-HP/10 – Sonde de trop plein
(Uniquement pour raccordement à l´unité de contrôle NivOiL)

Principe de mesure : PTC
Boîtier : PE antistatique
Sonde : Inox

Câble :
Elastomère résistant aux huiles et aux hydrocarbures, Couleur bleu,
Conducteurs 2x1mm2 , Raccordement sur bornier,
Longueur standard 10 mètres (Longueur maxi 300 mètres)

Protection : IP68 selon EN 60529
Température : -20...+60°C
Sécurité intrinsèque : Ex II 1 G Ex ia IIB T3
Certification ATEX : BVS 07 ATEX E 092 X / Cette sonde peut-être installée en zone 0

NivOiL-SP/10 – Sonde de niveau de boue
(Uniquement pour raccordement à l´unité de contrôle NivOiL)

Principe : Ultrasons
Plongeur: PVC

Câble :
Elastomère résistant aux huiles et aux hydrocarbures, Couleur bleu,
Conducteurs 2x1mm2 , Raccordement sur bornier,
Longueur standard 10 mètres (Longueur maxi 300 mètres)

Protection : IP68 selon EN 60529
Température : -20...+60°C
Sécurité intrinsèque : Ex II 1 G Ex ia IIB T4
Certification ATEX : BVS 09 ATEX E 021 X / Cette sonde peut-être installée en zone 0
