Pour liquides et gaz neutres dans les industries agroalimentaires, pharmaceutiques, chimiques et pétrochimiques

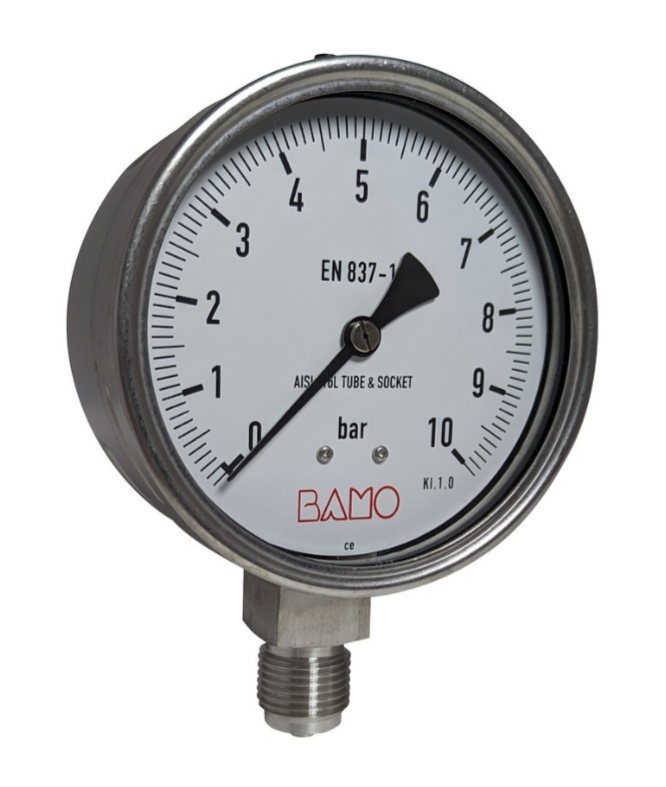

Les manomètres P101 sont fabriqués selon la norme EN 837-1. De conception tout inox, ce modèle convient pour un grande nombre d'application industrielle.
Pour les applications vibratoires, les boîtiers des manomètres sont remplis avec un liquide (glycérine ou silicone). Cette opération permet d'amortir les mouvements de l'aiguille et facilite la lecture de la pression sur le cadran. Dans un même temps, cela protège et augmente la durée de vie de l'instrument de mesure.
Précautions d'installation :
Dans le cas de variations brutales de pression tels que les coups de béliers ou régime pulsatoire, il est recommandé d'utiliser un amortisseur de pression A201 (Doc 816-02) ou une vanne à pointeau V102 (Doc 816-04).
| Classe de précision | Classe 1.0 | |
| Étendue de mesure | -1...0... à 1600 bar | |
| Protection | IP 54 / IP 65 | |
| Organe moteur | Tube de bourdon Type C (< 100 bar) ou Hélicoïdal (> 100 bar) |
|
| Raccord process | ½" BSP ou NPN / mâle (Autre sur demande) | |
| Conditions de température : | ||
| Température ambiante | -40...+65 °C (sec ou avec remplissage silicone) -20...+60 °C (avec remplissage glycérine) |
|
| Température de service* | -40...+200 °C (sec) -40...+100 °C (avec remplissage silicone) -20...+60 °C (avec remplissage glycérine) |
|
| Température de référence | 20°C | |
| Dérive de la température | Erreur maxi de ± 0.4 % / 10 °C. | |
| * Pour des températures extrêmes, il est nécessaire d'utiliser un élément en amont du manomètre pour abaisser ou augmenter la température du fluide, tels qu'un siphon (voir doc 816-04) ou un séparateur avec capillaire. |
||
| Limites de pression : | ||
| Charge statique | Fin d'échelle | |
| Charge dynamique | 0,9 x fin d'échelle | |
| Momentanément | 1,3 x fin d'échelle pour les étendues ≤ 100 bar 1,15 x fin d'échelle pour les étendues > 100 bar |
|
| Matériaux : | ||
| Joints de soudure | Soudure TIG Argon | |
| Tube de bourdon | Inox AISI 316 L | |
| Mouvement | Inox AISI 304 | |
| Boîtier et lunette | Inox AISI 304 | |
| Garniture | Néoprène | |
| Cadran | Aluminium, graduations noires sur fond blanc | |
| Aiguille | Aluminium, revêtement noir, 0 ajustable | |
| Voyant | Verre SEKURIT | |
Conformité CE : L'appareil satisfait aux exigences légales des Directives
Européennes en vigueur.
