NIVAPRESS SGE-25
NIVAPRESS SGE-25     Sonde de niveau hydrostatique

  • Échelle de mesure : de 1 à 500 m H₂O
  • Capteur et boîtier : Inox 316 L
  • Membrane : Hastelloy
  • Protection interne contre les surtensions
  • Certification ATEX ou DNV
APPLICATIONS

La sonde de niveau hydrostatique NIVAPRESS SGE-25 est applicable à la mesure de niveau des liquides clairs, stockés en réservoirs, puits profonds, ou piézomètres. Ce capteur est spécialement recommandé pour la surveillance et le contrôle des pompes immergées.

DESCRIPTION

Le capteur NIVAPRESS SGE-25 est immergé dans le liquide. La pression qui s'exerce sur le capteur augmente proportionnellement avec la profondeur d'immersion.

La mesure de pression est réalisée au niveau de la membrane, reliée à la pression atmosphérique à travers le capillaire situé dans le câble.
L'élément de détection actif est un capteur en silicium de type piézorésistif isolé par une membrane en hastelloy très résistante.
Un amplificateur électronique fonctionnant en relation avec le capteur, convertit la mesure en signal analogique 4-20 mA ou 0-10 V.

Cet amplificateur est équipé d'un circuit de protection contre les surtensions pour protéger la sonde contre les dommages pouvant provenir des interférences induites par les décharges atmosphériques, ou par l'association des appareils à courant fort.

Précautions d'installation :

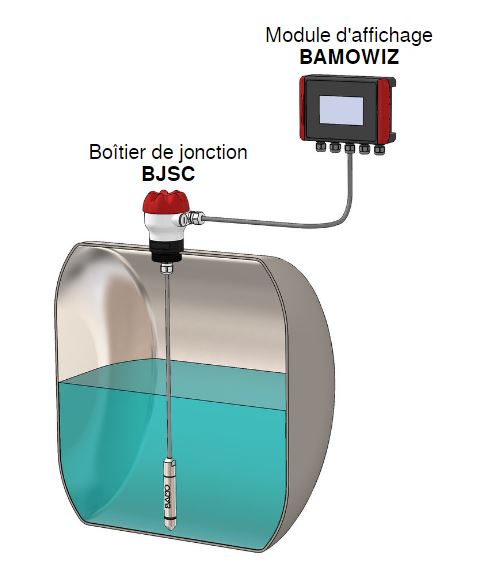

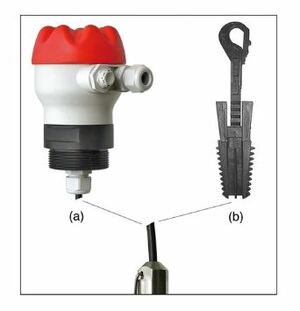

L’installation de la sonde NIVAPRESS SGE-25 est simplifiée par l’utilisation d'un système d'attache, tel que la "pince de suspension" (a) pour son maintien et/ou d'un boîtier BJSC (b). La sonde peut pendre librement au bout du câble ou bien se coucher au fond du réservoir.

Le boîtier de jonction avec compensation de pression (BJSC) permet de fixer le capteur et assure l'équilibrage de pression atmosphérique grâce à un évent intégré en face avant du boîtier. Il permet de diminuer sensiblement les risques d’entrée de poussières et d’humidité. Il est également recommandé pour prolonger le câble du capteur.

Le câble peut être prolongé par un câble de signal standard. Pour le raccordement des câbles de longueurs importantes, il est recommandé d’utiliser le boîtier additionnel de protection contre les surtensions pour montage mural, BPS 102.

PRECAUTIONS D’INSTALLATION

L’installation de la sonde NIVAPRESS SGE-25 est simplifiée par l’utilisation du boîtier de jonction BP 101, qui diminue sensiblement les risques d’entrée de poussières et d’humidité. La sonde peut pendre librement au bout du câble ou bien se coucher au fond du réservoir. Le câble peut être prolongé par un câble de signal standard ; pour son maintien, la “Pince de suspension” est recommandée. Pour le raccordement des câbles de longueurs importantes, il est recommandé d’utiliser le boîtier additionnel de protection contre les surtensions pour montage mural BPS 102.

CARACTERISTIQUES TECHNIQUES

Etendues de mesure :
1 m CE
Surpressions admissibles : 40 fois l’étendue de mesure
Précision : 0,6 %
Erreur de T° : 0,3 % / 10 °C (moyenne) 0,2 % / 10 °C (moyenne)

4 m CE 25
Surpressions admissibles : 25 fois l’étendue de mesure
Précision 0,3 %
Erreur de T° 0,3 % / 10 °C (moyenne) 0,2 % / 10 °C (moyenne)

0...10 / 500 m CE
Surpressions admissibles : 10 fois l’étendue de mesure (700 m maxi)
Précision : 0,2 %
Erreur de T° : 0,4 % / 10 °C (maxi) 0,3 % / 10 °C (maxi)

Stabilité à long terme : 0,1 %, ou 1 cm H2O / Année
Hystérésis : 0,05 %
Compensation en T° : 0...+25 °C

T° de service :
-25...+40 °C
-10...+70 °C (Version EEx)

Signal de sortie : Analogique 4-20 mA (2 fils)
Alimentation : 10,5...36 V DC (28 V maxi pour version EEx)
Protection : IP 68
Boîtier de sonde : Inox 316 L
Membrane : Hastelloy C276
Câble : Polyuréthane

OPTIONS
Versions :
S.I. (4-20 mA) : II 1G EEx ia IIC T4 / T5/ T6
0-10 V (3 fils) / Alim. 15...30 V DC Non applicable en version EEx - Sans protection de surtension

Vers. faible puissance (NE) : 0...10 V (Consommation < 1,3 mA)
Vers.basse tension (NN) : 0...2,5 V / Alim. 3 V
Vers.certfiée “Marine” (MR) : Certificat DNV
Compensation en T° : -10...+70 °C
Câble : PTFE

Marquage conforme aux standards : EN 60079-02 : 2006 – EN 50303 : 2004 – EN 60079-26 : 2007 – EN 60079-11 : 2007

Produits associés

BAMOWIZ : Afficheur numérique et graphique
