CDV
CDV

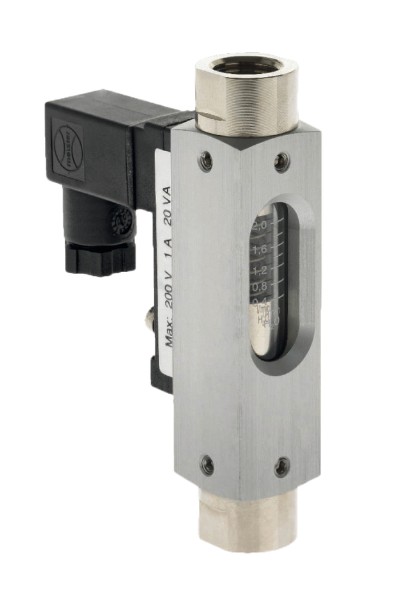

Indicateur-contrôleur de débit
CDV

  • Fonctionne dans toutes les positions
  • Indication sur tube verre
  • Indépendant de la pression
  • Exécution Laiton ou Inox
  • 1 contact réglable bistable NO
  • Plages de mesure : 0,005 à 150 l/mn
  • Pression maxi 16 bar
  • Température 0 à 100 °C maxi
APPLICATIONS

Ces modèles sont particulièrement conçus pour la surveillance de circuit de refroidissement, circuit de lavage haute pression, sécurité de pompe, etc...

PRINCIPE DE FONCTIONNEMENT

Une plaque à orifice équipée d'un aimant subit la poussée du fluide à contrôler dans un tube cylindrique. Un ressort compensé équilibre son déplacement et permet de travailler dans toutes les positions. La série CDV, grâce à ce système de mesure, travaille indépendamment de la pression même dans les faibles débits.
Le flotteur est directement visible à travers un verre gradué en litre ou millilitre par minute.
Un contact Reed est disposé sur une glissière à l'extérieur et s'enclenche dès que le flotteur passe devant. Le contact est du type bistable normalement ouvert par manque de débit.

CARACTERISTIQUES TECHNIQUES

Pression :
16 bars (1/4" et 1/2")
10 bars (1")

Température : 0 - 100 °C (NBR)
Echelle : en l/min d’eau
Précision : ± 10 %
Perte de charge : 0,02 à 0,4 bar
Contact : Simple NO - Hystérésis ≈ 1,5 mm
Connecteur : Débrochable DIN 43650 - IP 65
Verre :
Duran 50
Aimant : Ferrite

VERSION LAITON
Corps : Aluminium anodisé
Raccords : Laiton
Diaphragme : Laiton
Joints : NBR
Ressort : Inox 304

VERSION INOX

Corps : Aluminium anodisé
Raccords : Inox 316 L
Diaphragme : Inox 316 L
Joints : FKM
Ressort : Inox 304

CONTACTS : Description et caractéristiques

Attention : Le bloc contact comprend un ILS dans un moule polyamide. Respecter le pouvoir de coupure et protéger au maximum les contacts Reed. Le réglage du contact peut se faire sur toute la plage de mesure.

Contact NO par absence de débit

Modèle 1" : 230 V / 1 A / 50 VA
Modèle 1/2" : 230 V / 3 A / 60 VA
Modèle 1/4" : 200 V / 1A / 20 VA

Contact inverseur

Modèle 1/2" et 1" : 250 V / 1,5 A / 50 VA maxi.
Modèle 1/4" : 200 V / 1 A / 20 VA maxi.

Contact Ex

Modèle 1" : EEx m IIC T6 - Inverseur 250 V / 1 A / 30 VA - NO 250 V / 2 A / 60 VA

MISE EN SERVICE

La série CDV est conçue pour un montage sur canalisation verticale ou horizontale. Le fluide ne doit contenir aucune particule en suspension, monter éventuellement un filtre en amont.Installer les appareils en dehors de toute induction magnétique. Utiliser des raccords amagnétiques (Laiton, Inox ou plastique). Toute pièce ferreuse doit être au moins à 10 mm. Respecter le pouvoir de coupure des contacts. Utiliser éventuellement des relais amplificateurs ES 2001. Le réglage du contact s'effectue en positionnant la flèche du contact en regard du débit requis indiqué par la graduation.
