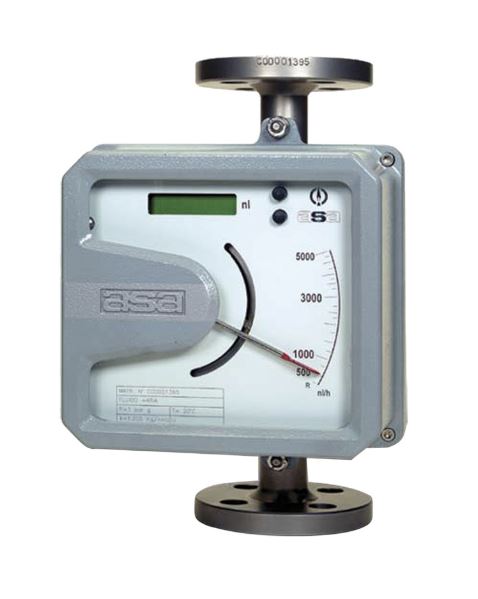

Mesure de débit instantané avec indication locale pour les liquides.
L’indication du débit est assurée par une transmission magnétique (couplage magnétique du flotteur avec l'indicateur externe). La faible distance entre les raccords (environ 250 mm) autorise l'installation du débitmètre dans des espaces réduits. De plus, aucune section droite n'est requise en amont ou en aval.
Principe de fonctionnement :
Au travers d’un tube de mesure composé d'un diaphragme calibré et d'un flotteur conique, la circulation du fluide soulève le flotteur jusqu'au point d'équilibre résultant de son poids, de la force de poussée et de la section libre de passage. L'indication du débit se fait sur un cadran par transmission magnétique.

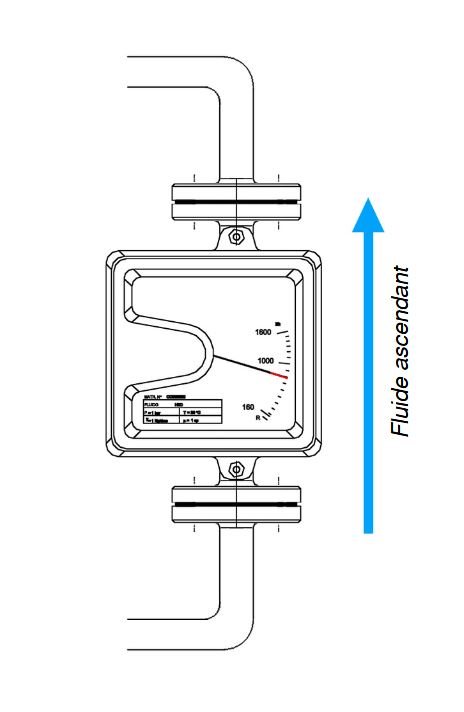

Pour garantir le bon fonctionnement de l'appareil, l'écoulement doit être impérativement vertical avec un flux ascendant
| Rapport de mesure | 1 à 10 | |
| Longueur d’échelle | 80 mm | |
| Précision | ± 1,5 % de la pleine échelle (sans transmetteur) ± 1 % de la pleine échelle (avec transmetteur) |
|
| Reproductibilité | 0,5 % de la pleine échelle | |
| Pression maxi | 40 bar | |
| Température | -10 ... +150 °C (sans alarme) -10 ... +100 °C (avec alarme) -10 ... +90 °C (Avec transmetteur) -30...+300 °C (Version haute température) |
|
| Raccords | Brides PN 16 UNI EN 1092-1 (modèle C6) Raccords DIN 11851 Gaz, NPT (modèle C5) |
|
| Protection | IP 67 |
Matières :
| Boîtier | Fonte d’aluminium, époxy, RAL 7001 | |
| Corps et raccords | Inox 316 L | |
| Tube et flotteur | Inox 316 L ou Inox 316 L revêtu PTFE Options : Titane, Hasteloy C |
Options
- Alarmes : 1 ou 2 contacts inductifs (ajustables sur la pleine échelle), Alimentation 8 V DC
- Transmetteur 4-20 mA avec afficheur LCD 8 digits (débit instantané, %, totalisation), Alimentation 24 V DC ±10 %
- Version Ex : EEx ia IIC T6 (Sécurité intrinsèque) ou EEx d IIB T4 (Boitier spécifique antidéflagrant)
Conformité CE : Les appareils satisfont aux exigences légales des Directives Européennes en vigueur.
