Visualisation d’un indicateur à travers un tube guide qui, entraîné par un flotteur à l’aide d’un câble, représente le niveau de remplissage d’une cuve.
Le système magnétique de l’indicateur permet d’actionner des contacts
Cet ensemble de mesure de niveau se compose d’un flotteur et d’un indicateur reliés entre eux par un câble sur poulies.

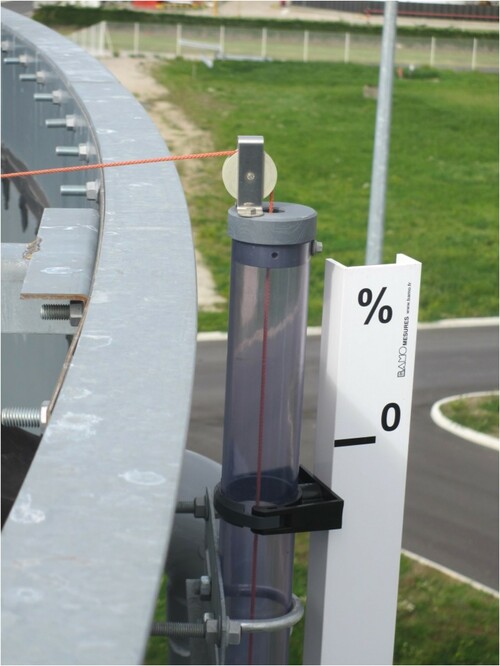

L’indicateur qui sert de contrepoids est guidé par un tube transparent PVC et suit le flotteur immergé dans la cuve.
Ce tube guide fixé avec des colliers peut être équipé d’une réglette PVC graduée et de contacts électriques.
 Entièrement adaptée aux exigences du client, cette installation est dotée d'une échelle graduée en pourcentage (%) pour une lecture instantanée du niveau. Fiable, robuste et économique, cette solution assure une indication visuelle permanente sans aucun apport d'énergie.
|

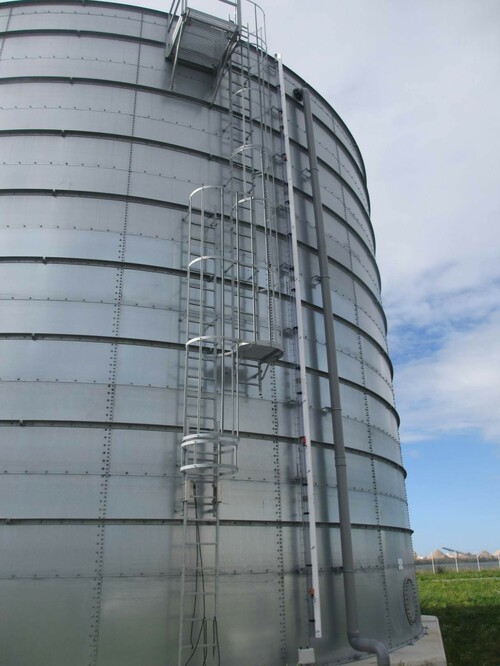

Mesure de niveau par câble et poulie sur un réservoir non étanche |
Mesure de niveau par câble et poulie sur un bassin d’eaux usées dans une usine de traitement de surface. La mesure de niveau est associée à une échelle limnimétrique graduée en m³ ainsi qu'à une réglette de transmission 4–20 mA. Celle-ci convertit le déplacement de l'indicateur en signal analogique pour le report de niveau vers un afficheur ou un automate de supervision.
Cette solution, simple de conception et nécessitant peu de maintenance, assure une lecture locale immédiate du volume contenu dans le bassin de stockage des eaux usées. Le bassin, visible en arrière-plan, est constitué d'une structure bétonnée revêtue d'un matériau compatible avec les effluents de traitement de surface. |

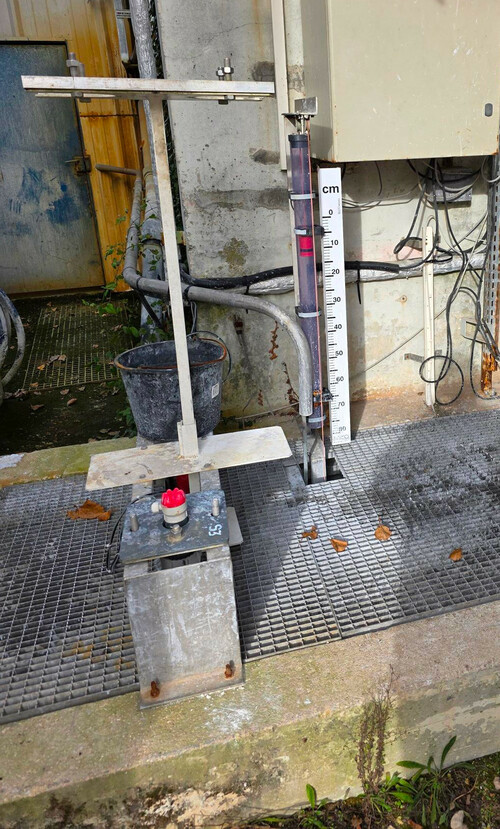

Mesure de niveau à câble et poulie SFA sur déversoir en V enterré. Ce système assure une visualisation directe et instantanée du niveau, indépendamment des instruments de mesure électroniques. Il permet à l'exploitant de vérifier rapidement la cohérence des informations fournies par la chaîne de mesure et de s'assurer de son bon fonctionnement. Sans alimentation électrique, cette solution simple, robuste et économique constitue un excellent moyen de contrôle visuel sur site.
|
