Ces vannes à boisseau sphérique 3 voies motorisées permettent de contrôler efficacement la direction du fluide dans une installation. Adaptées aux milieux agressifs, elles disposent d’un indicateur visuel de position et d’une commande manuelle de secours, utilisable lorsque l’actionneur est hors tension.
Leurs différents modes de fonctionnements sont décrits dans la documentation D–913.20
| Vanne 3 voies : | ||
| Corps | PPH | |
| Joints | EPDM ou FPM | |
| Bille | Perçage en T ou L | |
| Siège bille | PTFE | |
| Raccord | Unions femelles (embouts lisses) PPH | |
| Pression | PN10 | |

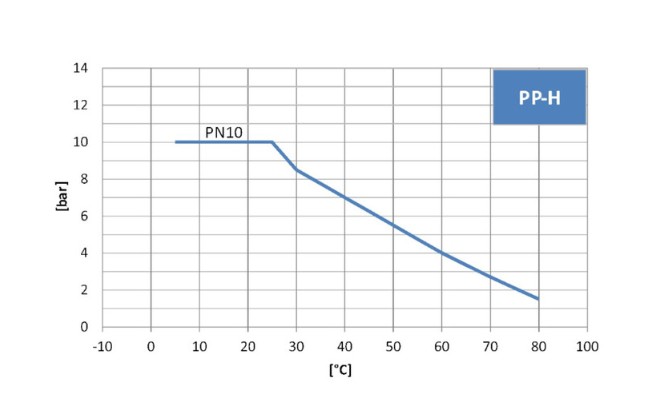

| Température | Voir diagramme pression/température (fig.1) Les valeurs du diagramme sont basées sur une durée de vie de 25 ans sous pression statique et s’appliquent à l’eau ou aux fluides similaires à l’eau. |
|
| Actionneur électrique : | ||
| Mouvement | 90° | |
| Commande de secours | Manuelle | |
| Facteur de marche | 30 % | |
| Protection | IP 65 | |
| Raccordements électriques | 1 presse étoupe ISO M20 1 connecteur 3P+T, DIN 43650 |
|
| Puissance | 15 W | |
| Alimentations | Multi tensions : 100...240 V AC 50-60 Hz / 100...350 V DC ou 24 V AC 50-60 Hz / 24 V DC |
|
| Options : | ||
| Facteur de marche | 50 % | |
| Protection | IP68 | |
| Failsafe | Batterie intégrée assurant un retour en position initiale en cas de coupure de courant |
|
| Posi | Pilotage de la vanne par signal 0–10 V ou 4–20 mA | |
| 3 positions | Positionnement intermédiaire de l’actionneur : entre 0° et 180° (ou 0° et 90° ou 0° et 270°) |
|
Autres fonctions sur demande.
