 Fig.1 |
Les vannes à boisseau sphérique 3 voies, configuration en L ou en T, commandées par actionneur pneumatique simple effet ou double effet, offrent de nombreuses possibilités de gestion du sens d’écoulement du fluide au sein d’une installation.
Elles sont particulièrement adaptées aux environnements agressifs et aux applications industrielles exigeantes. Les différents modes de fonctionnement sont détaillés dans la documentation 913-20 relative aux vannes M1.
| Vanne 3 voies : | ||
| Corps | PVC | |
| Joints | EPDM ou FPM | |
| Bille | Perçage en T ou L | |
| Siège bille | PTFE | |
| Raccord | Unions femelles (embouts lisses) PVC | |
| Pression | DN10 – DN25 : PN16 DN32 – DN40 : PN12,5 DN50 : PN10 |
|

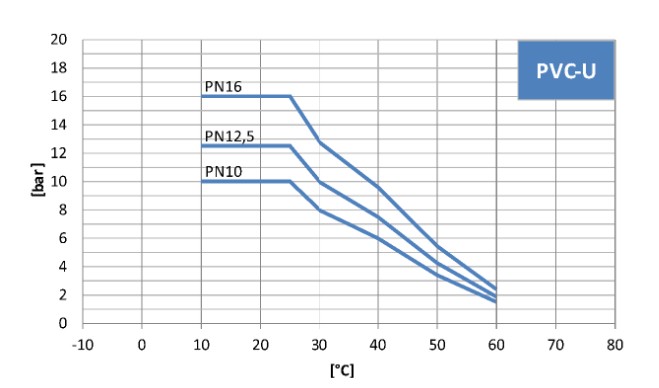

| Température | Voir diagramme pression/température (fig.1) Les valeurs du diagramme sont basées sur une durée de vie de 25 ans sous pression statique et s’appliquent à l’eau ou aux fluides similaires à l’eau. |
|
| Actionneur pneumatique : | ||
| Fonctionnement | Simple effet (NO ou NF) – Double effet | |
| Version | UP : Polypropylène chargé fibre de verre (fin de série) UT : Techno-polymère (Remplace UP) |
|
| Pression de service | 6 bar mini, 8 bar maxi | |
| Raccordement | ¼" G | |
| Conformité | NAMUR VDI/VDE 3845 et ISO 5211 | |
Accessoires :
(Voir documentation D–913.10)
- Boîtier fin de course
- Électro-distributeur 3/2 voies (Pour version simple effet)
- Électro-distributeur 5/2 voies (Pour version double effet)
- Silencieux Laiton
