CONTACTS MAGTOP
CONTACTS MAGTOP     Contacts électriques pour indicateurs MAGTOP
Contacts électriques pour indicateurs MAGTOP
CONTACTS MAGTOP



  • Pour indicateurs MAGTOP
  • Contacts bistables inverseurs
  • Fort pouvoir de coupure
  • Ajustable sur la hauteur de l’indicateur
  • Version ATEX
APPLICATIONS

Contact de niveau pour indicateurs de niveau type MAGTOP :
Alarme de niveau haut ou bas, démarrage ou arrêt d’électrovannes etc..

DESCRIPTION

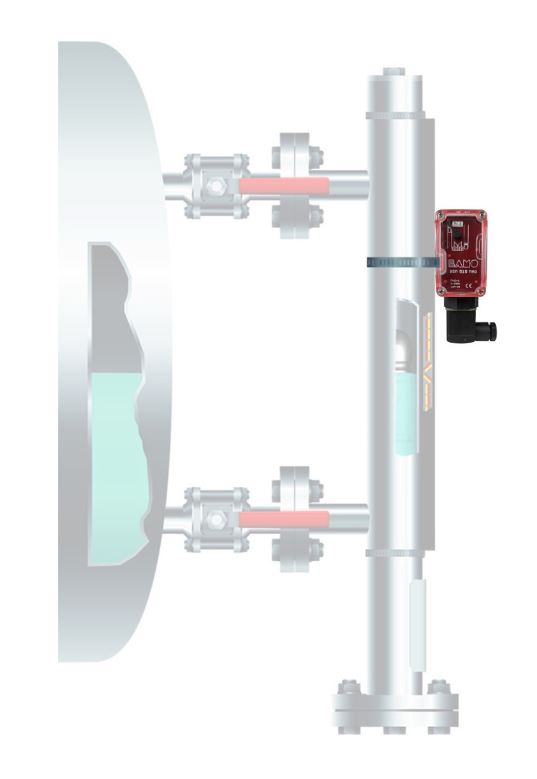

Les indicateurs de la série MAGTOP sont équipés d’un flotteur magnétique permettant l’installation de contacts électriques positionnés sur la colonne de niveau. Le contact commute au passage du flotteur et reste dans sa position jusqu’au passage du flotteur.

Ces modèles se montent directement sur le tube de l’indicateur de niveau à l’aide du collier Inox fourni (sauf modèle FLS monté sur …) Note : Il est conseillé de monter le contacteur en s’assurant que le boîtier soit accessible pour faciliter les branchements sur le bornier.

CARACTÉRISTIQUES TECHNIQUES

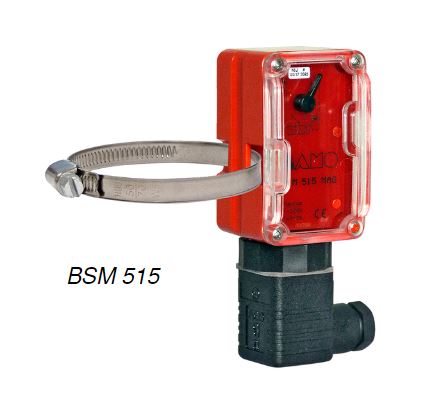

Modèle BSM 515 MAG
Principe de fonctionnement : Un balancier magnétique, entraîné par l’aimant du flotteur lors de son passage, actionne le contact sec.
Le BSM 515 convient uniquement aux indicateurs MAGTOP en version Inox, avec une température maxi du liquide de 90 °C.

Tension nominale : 4...250 V AC, 4...30 V DC
Courant assigné : 1 mA...3 A (AC ou DC)

Contact
:
Microswitch bistable inverseur
Distance mini entre 2 contacts, 40 mm, orientés à 120°

Connecteur : Débrochable, 3 pôles DIN, EN 175301
Raccordement électrique : Section maxi 1,5 mm²
Sortie câble : PE 13,5
Température du fluide : -20...+90 °C
Température ambiante : -20...+90 °C
Matériau boîtier : Polycarbonate translucide
Fixation : Collier Inox pour tube Ø 60
Protection : IP 65 selon EN 60 529
Dimensions BSM 515 : 116 x 42 x 40 mm

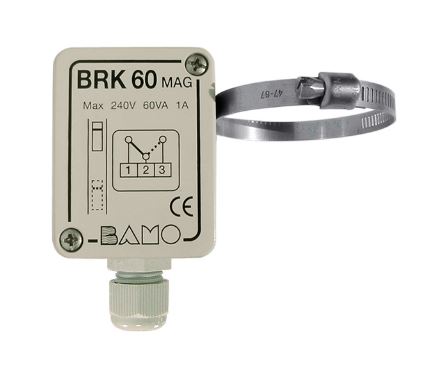

Modèles BRK 60/MAG
Principe de fonctionnement : Un contact REED est monté dans le boîtier qui commute au passage du flotteur.
Le BRK est adapté pour les indicateurs MAGTOP en version Inox ou plastique

Pouvoir de coupure : 60 VA / 230 V AC / 1 A
Température du fluide : -40...+80 °C
Matériau boîtier : ABS
Fixation : Collier Inox pour tube Ø 63
Protection : IP 55
Dimensions
: 65 x 50 x 35 mm
