Vous êtes actuellement dans BAMO FR » Nos Produits » Catalogue Général » Niveau » SÉRIE CF80
Catalogue Général 579-04
SÉRIE CF80
SÉRIE CF80     Contacteur et indicateur de niveau
Contacteur et indicateur de niveau
SÉRIE CF80


- De 150 à 650 mm de hauteur
- Montage sur manchon 2”
- Tête de jauge IP54
- 3 fonctions possibles :
Visualisation sur cadran
De 1 à 3 contacts secs
1 sortie continue (Ω)
APPLICATIONS

Transmetteur de niveau en continu ou alarme niveau bas et/ou haut dans des petits réservoirs situés en intérieur.

- Réservoirs de fuel
- Châssis réservoirs ou nourrices
- Stockage d’huile
- Eau glycolée
- Eau de pluie

Particulièrement adapté pour des réservoirs de petites dimensions de 150 à 650 mm de hauteur, notamment pour le remplissage automatique des réservoirs des groupes électrogènes.

DESCRIPTION

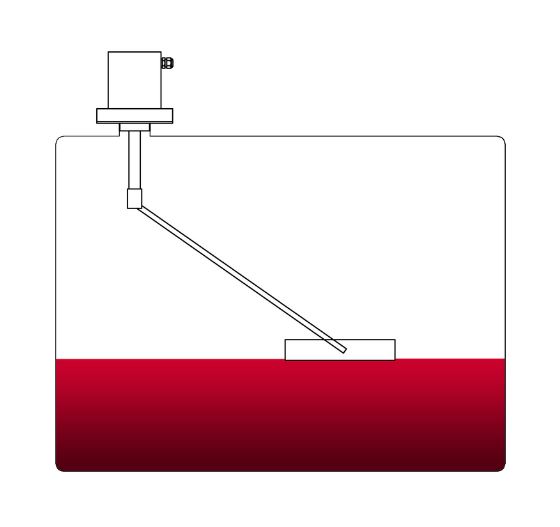

Sous la poussée du fluide, le flotteur entraine une tige solidaire d’un renvoi à épingle de 90°.
Le mouvement peut agir sur une aiguille associée à un cadran gradué, des contacts, et/ou un potentiomètre qui délivrera une valeur ohmique image du niveau.
La jauge se positionne sur le haut de la cuve.

L’appareil est disponible en plusieurs versions selon les fonctions requises :
- Lecture directe du niveau sur le haut et/ou le côté de la jauge
- 1 à 3 contacts sec (alarme niveau haut, bas ou marche/arrêt pompe)
- Une sortie continue potentiométrique
Matériel livré réglé et étalonné, prêt à poser.

Les modèles JE80, CF80 et JLD sont destinées aux réservoirs d’une hauteur de 150 à 500 mm.
Le modèle JE80N est adapté pour les réservoirs d’une hauteur de 150 à 650 mm.

CARACTÉRISTIQUES TECHNIQUES

Matériaux : Acier, Nylon, laiton , Inox, Flotteur : PVC expansé
Joint Bride : en liège
Tête de Jauge : IP 54
Montage : Raccord 2” GAZ mâle
Coté : Fond blanc – Graduation 0-1/2-1 (fig.1)
Cadran Dessus (b) : Fond orange – Graduation 0-1/2-1
Pression : Atmosphérique
Température : De 0 à 40 °C

Contacts Réglage par défaut :
- Alarme niveau bas : 20% (Contact inverseur, 10 A, 230 V, libre de potentiel)
- Alarme niveau haut : 85% (Contact inverseur, 10 A, 230 V, libre de potentiel)
- Fonction remplissage avec MARCHE/ARRÊT de pompe : 40 et 80 % (Contact simple, 10 A, 230 V, libre de potentiel)
Autres réglages possibles sur une plage de 20 à 85% sur demande.

Sortie ohmique : De 0 à 160 Ω (indicatif, ±15 %)



Catalogue Général 579-04
16/04/2018 09:00
Contacteur et indicateur de niveau
SÉRIE CF80
