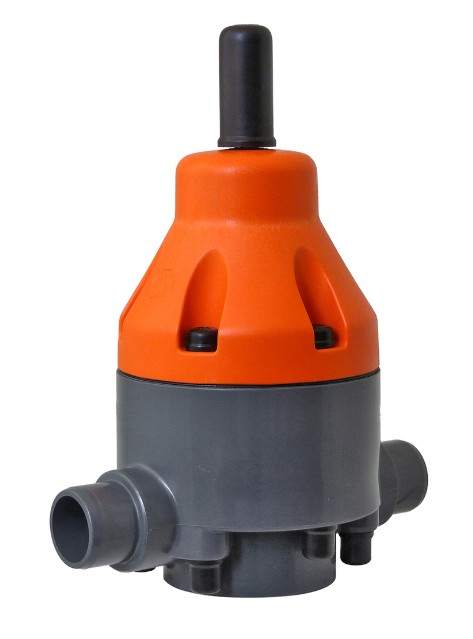

DHV 712-R
DHV 712-R
Soupape de décharge
DHV 712-R

  • Protection de pompes ou de circuits
  • Corps PVC-U, PP ou PVDF
  • Membrane EPDM revêtement PTFE
  • Raccords DN 10 ... DN 50
DESCRIPTIF FONCTIONNEL - APPLICATIONS

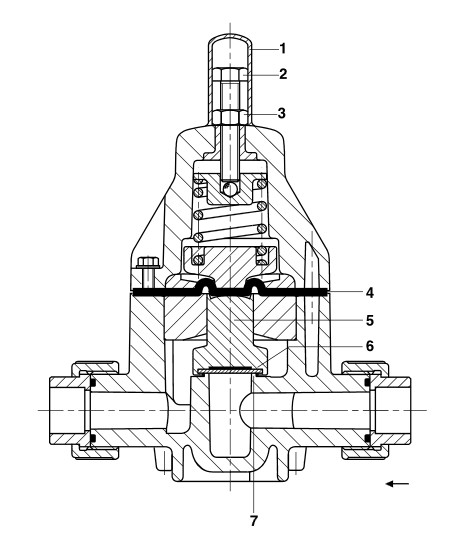

Les DHV 712-R permettent de maintenir une pression constante en amont en cas de variation de pression supérieure à la pression de tarage. Une membrane EPDM revêtue PTFE sépare la partie “réglage” incluant un ressort tarable, de la partie basse où circule le liquide à contrôler. Toutes les parties en contact avec le fluide sont en matières plastiques nobles. La vis de réglage, située sous un capuchon plastique, est verrouillée par un contre-écrou. La poussée du fluide exercée sur la membrane doit être supérieure à l’effort de maintien du ressort afin de libérer le passage vers la voie de sortie.

Les DHV 712-R seront utilisables comme soupape de décharge sur des pompes volumétriques ou sur des pompes centrifuges. Leur faible hystérésis évite les phénomènes vibratoires. Ces appareils se montent en ligne ou en dérivation suivant la fonction requise et dans toutes les positions.
CARACTERISTIQUES
Corps : PVC-U, PP, PVDF
Membrane : EPDM revêtue PTFE
Joints : EPDM ou FPM (selon matériau du corps)
Raccords : Unions (en standard), Embouts lisses mâles, Brides (sur demande)
Plage de réglage : 0,3 ... 10 bar
Pression d’ ouverture : 0,3 ... 0,5 bar
Hystérésis : Env. 0,3 bar
Catalogue Général 911-05
16/04/2018 10:39
Soupape de décharge
DHV 712-R
