Catalogue Général 910-01
SDD 910

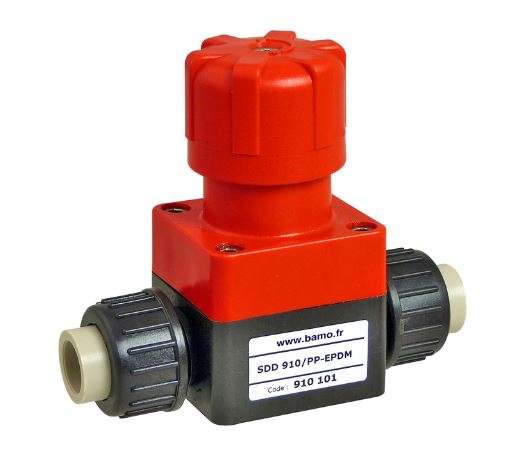

SDD 910     Soupape de décharge
Soupape de décharge
SDD 910


  • Soupape de décharge tout plastique
  • Protection de pompes ou de circuits

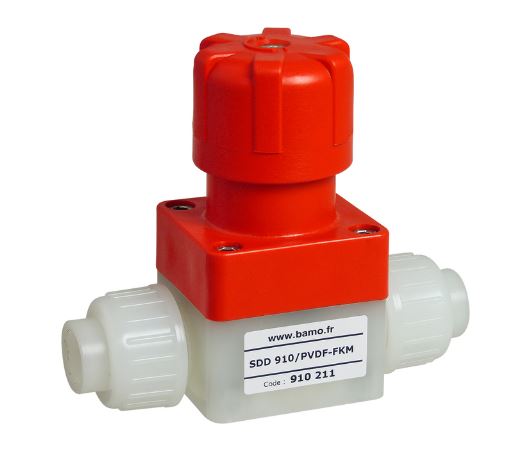

  • Corps PPG ou PVDF

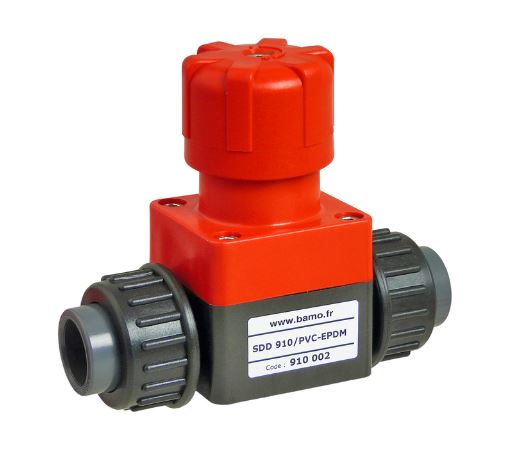

  • Union PVC, PP ou PVDF
  • DN 10 et DN 15
  • Plage de réglage : 0,5…6 bar
FONCTION ET INSTALLATION

Les soupapes de décharge SDD 910 permettent de protéger un réseau de canalisations en cas de surpression pouvant entrainer une détérioration de celui-ci. Elles permettent également de maintenir une pression amont constante en cas de variation de pression supérieure à la pression de tarage. Toutes les parties en contact avec le fluide sont en matière plastique. Les membranes et joints sont disponibles en EPDM ou FPM selon l'application.

Les SDD 910 seront utilisées comme soupapes de décharge sur des pompes. Ces appareils se montent en ligne ou en dérivation suivant la fonction requise et dans toutes les positions. Elles sont par ailleurs utilisables comme cannes d'injection sur des pompes doseuses, évitant les risques de siphonage en créant une contre pression réglable et constante.

• En standard, les SDD 910 sont équipées d’un bouton de réglage avec blocage automatique.
––> Plus besoin d’outils ou de clés (Fig. A, Fig. B)
• Sur demande, les SDD 910 peuvent être livrées sans bouchon de réglage. L’opérateur devra alors utiliser un outil pour le tarage de la soupape. (Fig. C)
REALISATION

Corps: PPH renforcé fibre de verre ou PVDF
Membrane: EPDM ou FPM
Joint union: EPDM ou FPM
Chapeau : PPH renforcé fibre de verre
Visserie: Inox
Ressort: Inox
Insert: Laiton
Dimensions: DN 10 et DN 15
Hystérésis: Env. 0,3 bar
Plage de réglage: 0,5...6 bar
Raccordement: Raccord union à coller (PVC), à polyfuser (PPH ou PVDF)

Catalogue Général 910-01
23/04/2018 09:43
Soupape de décharge
SDD 910
