 Débitmètre PDP |
 Contact Z42/Z40 (Option) |
 Longueurs amont et avales minimales |
Les PDP sont parfaitement adaptés pour la mesure en continue de débit sur l'air et les liquides neutres, acides et basiques.
Le fonctionnement des PDP est basé sur le principe des sections variables : le débit du fluide soulève un flotteur dans un tube conique, augmentant la section de passage du fluide. Le flotteur se déplace vers le haut du tube proportionnellement au débit du fluide.
En standard, nos débitmètres sont fournis avec des échelles en l/h pour de l'eau à 20°C. Il existe également des plages Air (Nm³/h), HCl à 30 et 33%, NaOH à 30% et 50%. Voir fiche technique 731-04.
Précautions de montage :

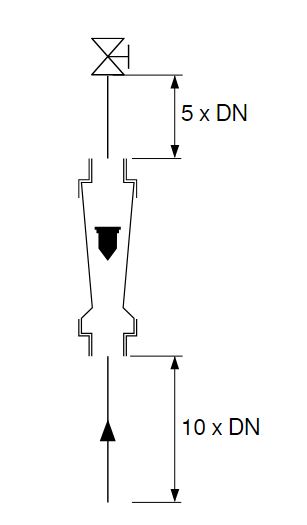

Les débitmètres à flotteur doivent être installés à la vertical avec fluide ascendant. Il est recommandé de prévoir une longueur en amont de 10 x DN et une longueur en aval de 5 x DN. (Minimum selon norme NF X 10-102)
| Pression | Maxi 10 bar à 20 °C | |
| Température (1 bar) | 0...+ 60 °C (PVC) 0...+ 90 °C (Tube PSU si raccordé avec raccords fonte, inox ou PVDF) 0...+ 100 °C (Tube et raccords PVDF) |
|
| Échelles | l/h (Standard : Eau à 20 °C) | |
| Échelles spéciales | Air (1 à 2 bar absolu en Nm³/h) HCl (30 et 33 %) ou NaOH (30 et 50 %) |
Matériaux
| Tube de mesure | PVC ou Polysulfone | |
| Flotteur et butées | PVDF | |
| Joints | EPDM (Standard) - FPM (Option) | |
| Unions | PVC à coller | |
| Raccords | Unions PVC à coller (Standard) Options : Voir tableau "Raccords" |
Contacts électriques : Z42 et Z40
Le débitmètre doit être équipé d'un flotteur magnétique (PVDF-A)
| Pouvoir de coupure | Maxi 10W/12 VA, 230 V AC, 0,5 A | |
| Fonction | Z42 (Bistable NO) - Flotteur en bas = Ouvert Z40 (Bistable NF) - Flotteur en bas = Fermé |
|
| Protection | IP 65 - Bornier débrochable | |
| Température ambiante | 0...+55 °C |
Les surcharges et charges inductives ou capacitives endommagent les contacts.
Il est recommandé d'utiliser un relais de protection de contact type ES 2001 (Voir fiche 250-02).
Conformité CE : Les appareils satisfont aux exigences légales des
Directives Européennes en vigueur.
