Surveillance de :
- Filtration / Ultrafiltration
- Osmose inverse
- Circuits de refroidissement
- Centrifugeuses / Séparateurs
- Retour de condensats
- Eaux usées / Eaux de process
La turbidité est causée par des particules dans un liquide.
Les capteurs TURBISWITCH GA sont conçus pour détecter, par mesure optique, la turbidité d'un liquide circulant dans une conduite.
La mesure de la lumière transmise est réalisée entre un émetteur et un récepteur placés face à face. L'absorption de la lumière émise est détectée par l'unité d'évaluation TURBISWITCH GS4/GS5, et la valeur limite préréglée est surveillée avec précision.
Les valeurs mesurables dépendent du type de liquide et du diamètre nominal de l'armature.
Les valeurs contrôlables varient entre environ 50 et 10 000 FAU maximum.
Les optiques en verre borosilicaté, sont traitées avec un revêtement anti-salissures CLEANOSIL.
Un ensemble de contrôle de turbidité comprend :
- 1 contrôleur de turbidité TURBISWITCH GS4/GS5 (voir Doc 410-02)
- 1 sonde de mesure en ligne, TURBISWITCH GA... avec émetteur (TT-HDR) et récepteur (TR-HDR) intégrés montés
TURBISWITCH GA1
| Exécution | Inox 316 L (1.4404) | |
| Connexion | Brides DIN 2633 PN 10 | |
| Température de service | -10...+100 °C | |
| Pression maxi | 10 bar | |
| Joints | EPDM (autre sur demande) |

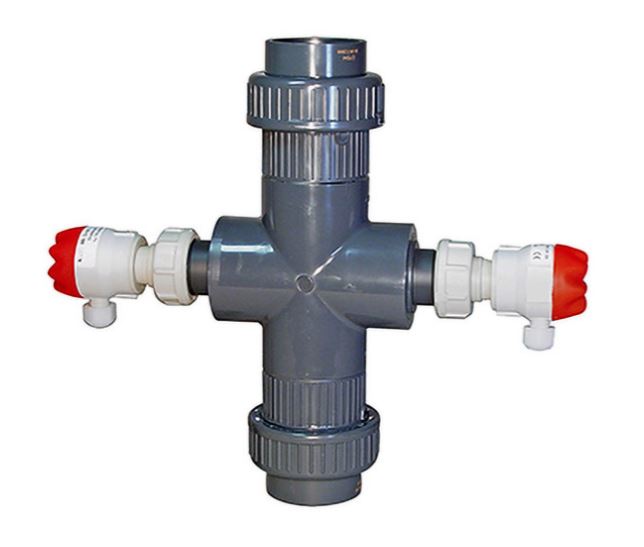

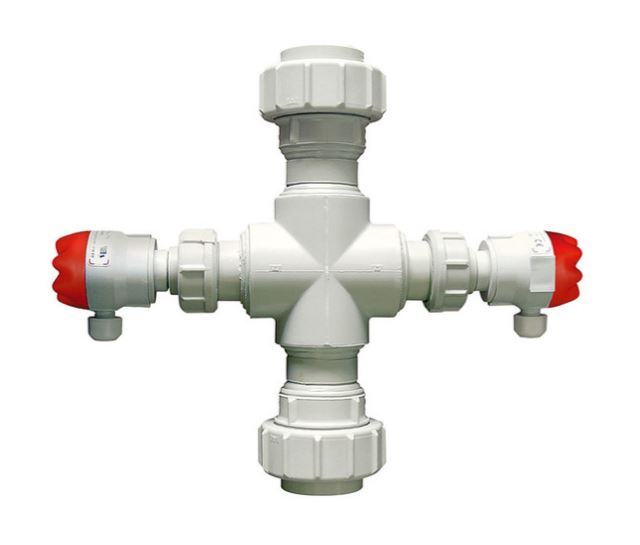

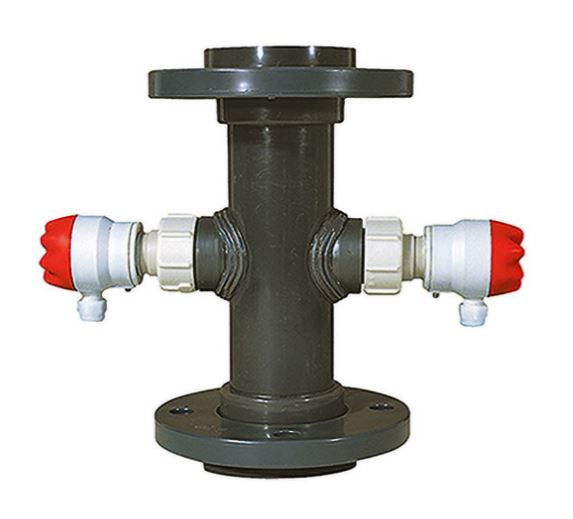

TURBISWITCH GA5
| Exécution | PVC ou PPH | |
| Connexion | Raccords union à coller (PVC) ou à polyfuser (PPH) Brides tournantes DIN 2642 (collets avec joints toriques intégrés) |
|
| Joints | EPDM (autre sur demande) |
Remarque :
Les armatures ne sont pas au standard aseptique
Autres exécutions sur demande
Détection de turbidité pour contrôler la présence de boue avant traitement |
