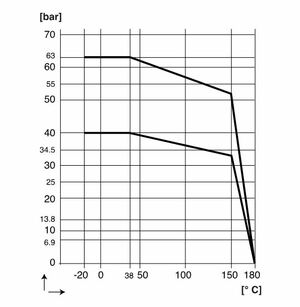

 Pression / Température |

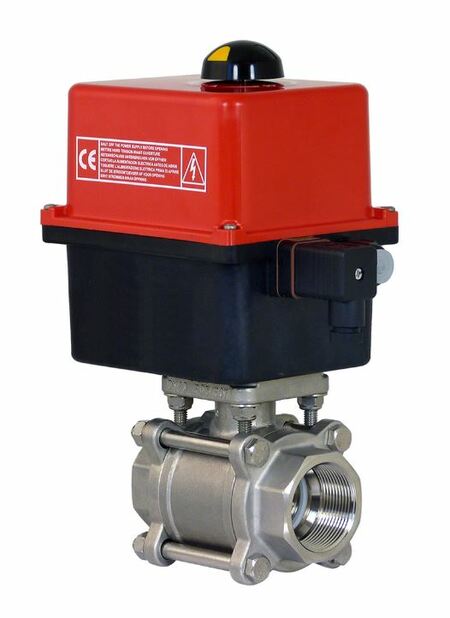

Les vannes à boisseau sphérique 2 voies commandées par moteur électrique permettent, une fois fermées, d’isoler une partie d’une installation. Ouvertes, elles ne provoquent pas de perte de charge dans la canalisation. Le temps de manœuvre à 90° est rapide (environ 10 secondes). Ces vannes sont adaptées pour des applications en milieux agressifs et possèdent une commande manuelle de secours avec indicateur visuel de position. Le moteur est hors tension lors de l’utilisation de la commande manuelle.
Vanne 2 voies :
| Corps | Inox 316 | |
| Joint | PTFE/FPM | |
| Bille | Inox 316 | |
| Siège bille | PTFE chargé 15% verre | |
| Raccords | Taraudés Gaz | |
| Pression maxi | 63 bar → DN 10 à DN 20 40 bar → DN 25 à DN 50 |
|
| Température de service | -20...+180 °C A partir de 100° C : Consulter notre service technique |
Actionneur électrique :
| Mouvement | 90° | |
| Commande de secours | Manuelle | |
| Facteur de marche | 30 % | |
| Protection | IP 65 | |
| Raccordements électriques | 1 presse-étoupe ISO M20 1 connecteur 3 Pôles + terre, DIN 43650 |
|
| Puissance | 15 W (¼" à 2’’) | |
| Alimentations multi tensions | 100...240 V AC 50-60 Hz / 100...350 V DC ou 24 V AC 50-60 Hz / 24 V DC |
|
| OPTIONS | Retour à 0° en cas de coupure de tension (sécurité) Système de positionnement électronique 4-20mA, 0-20mA ou 0-10V |
Conformité CE : L'appareil satisfait aux exigences légales des Directives
Européennes en vigueur.
