SÉRIE CF3/CF4
SÉRIE CF3/CF4     Contacteur et indicateur de niveau

  • De 250 à 3000 mm de hauteur
  • Transmission par renvoi d’angle
  • Montage sur manchon 2”
  • Tête IP54
  • 3 fonctions possibles :
        Visualisation sur cadran
        De 1 à 3 contacts secs
        1 sortie continue (Ω)
APPLICATIONS

Pour le jaugeage, remplissage et visualisation du niveau.

- Réservoirs ou nourrice de carburant (fioul)
- Stockage d’huile, eau glycolée, eau de pluie

Particulièrement adapté pour répondre aux besoins et conditions d’emploi des capacités d’alimentation en fioul de groupes électrogènes.

DESCRIPTION

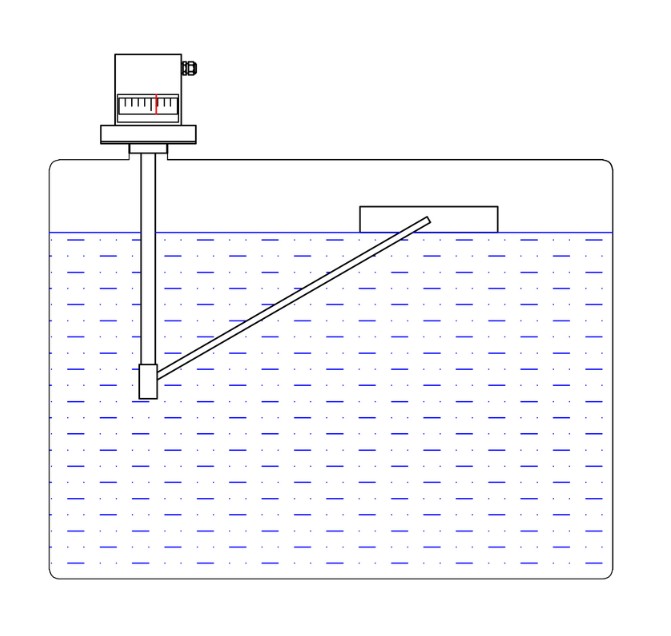

La jauge se positionne sur le haut de la cuve.
Sous la poussée du fluide, le flotteur entraine une tige solidaire d’un renvoi d’angle 90°. Ce mouvement agit sur une aiguille associée à un cadran gradué qui indique le niveau dans le réservoir. Selon le modèle, il peut également agir sur des contacts, et/ou un potentiomètre qui délivrera une valeur ohmique image de la mesure.

L’appareil est disponible avec les fonctions suivantes :

  • 1 sortie continue (Ω)
  • Visualisation sur cadran
    Pour faciliter la lecture, le niveau est visible sur 2 faces opposées.
  • 1 à 3 contacts secs
    Sur demande, possibilité d'avoir 5 contacts

Matériel livré, réglé et étalonné, prêt à poser.

CARACTÉRISTIQUES TECHNIQUES

Matériaux : Acier, Nylon, Flotteur en PVC expansé
Joint Bride : en liège
Montage : Raccord 2” GAZ Mâle
Tête de Jauge : IP 54
Pression : Atmosphérique
Température : De 0 à 40 °C
Longueurs : Modèle 1 : de 250 à 1100 mm, Modèle 2 : de 1100 à 3000 mm
Graduation : Litres

Contact(s) :
Réglage par défaut :

- Fonction remplissage :
Marche à 50% et Arrêt à 80%
(contact simple, 10 A, 230 V, libre de potentiel)

- Alarme niveau haut :
90%
(contact inverseur, 10 A, 230 V, libre de potentiel)

- Alarme niveau bas :
30%
(contact inverseur, 10 A, 230 V, libre de potentiel)

Autres réglages possibles de 10 à 90 % sur demande.

Sortie ohmique : De 0 à 90 Ω (indicatif, ±15 %)
