TURBICUBE, MESURE DE TURBIDITE EN CONTINU
- Mesure de turbidité en continu selon ISO 7027
- Lumière diffusée à 90°
- 2 émetteurs, 1 récepteur
- Etendues de mesure :
0,01...20 FNU
0,1...1000 FNU
- Signal de mesure 4-20 mA – (4 fils)
- Raccords union, ou brides |
Le système de mesure de turbidité TURBICUBE détermine la turbidité (transparence) d’un liquide en utilisant le principe de la lumière diffuse mesurée à un angle de 90° en utilisant la lumière infra-rouge d’une longueur d’onde de 860 nm.
La cellule de mesure intégrée à l'ensemble IR 102 se sert de deux émetteurs et d'un récepteur intégrant un module d’analyse électronique commandé par micro-processeur.
Le capteur délivre un signal 4-20 mA en phase avec sa plage de mesure.
Plages de mesure : 0,1 à 1000 FNU (IR 102-1000) avec sélection par DIP.
Plages de mesure : 0,01 à 20 FNU (IR 102-20) avec sélection par DIP.
 |
 |
 |
 |
APPLICATIONS DE L’ENSEMBLE |
 |
 |
 |
 |
- Surveillance de source d’eau potable
- Surveillance de filtre de membrane, (osmose inverse - ultra filtration)
- Contrôle de pollution
Eau distillée : = 0 FNU
Jus de pomme filtré : = 2...4 FNU
Eau courante : = 1...4 FNU
Bière blonde filtrée : = 1...6 FNU
Bière non filtrée : = 20...400 FNU
Eau distillée : + 10% lait = env. 20 FNU
|
|
|
|
CARACTERISTIQUES TECHNIQUES |
|
|
|
|
Boîtier de raccordement : PBT, IP65Alimentation: 10 à 30 Vcc
Consommation : 0,6 W
Signal de sortie : 4-20 mA pour contrôleur BAMOPHOX 436
Température ambiante : + 5...+ 45°C
Température process : + 5...+ 60°C
Précision : ±5% de la valeur lue±1% de la plage de mesure
Pression maxi : 6 bar maxi à 20 °C / 1 bar maxi à 60 °C
Indications : LED d’état (verte) LED “Défaut” (rouge)
Plages de mesure sélectionnables par commutateurs
Turbicube-1000 :
0,1...50 FNU
0,1...100 FNU
0,1...200 FNU
0,1...300 FNU, (à partir de DN 65)
0,1...500 FNU
100...1000 FNU
Turbicube-20 :
0,01...1 FNU
0,01...2 FNU
0,01...5 FNU
0,01...10 FNU
0,01...20 FNU

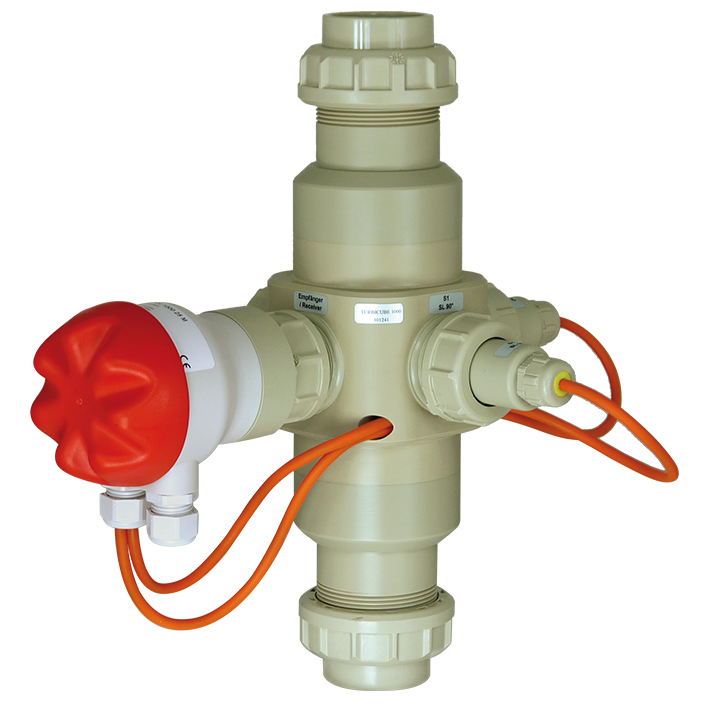

Matériaux: Corps (usiné) PVC ou ppH

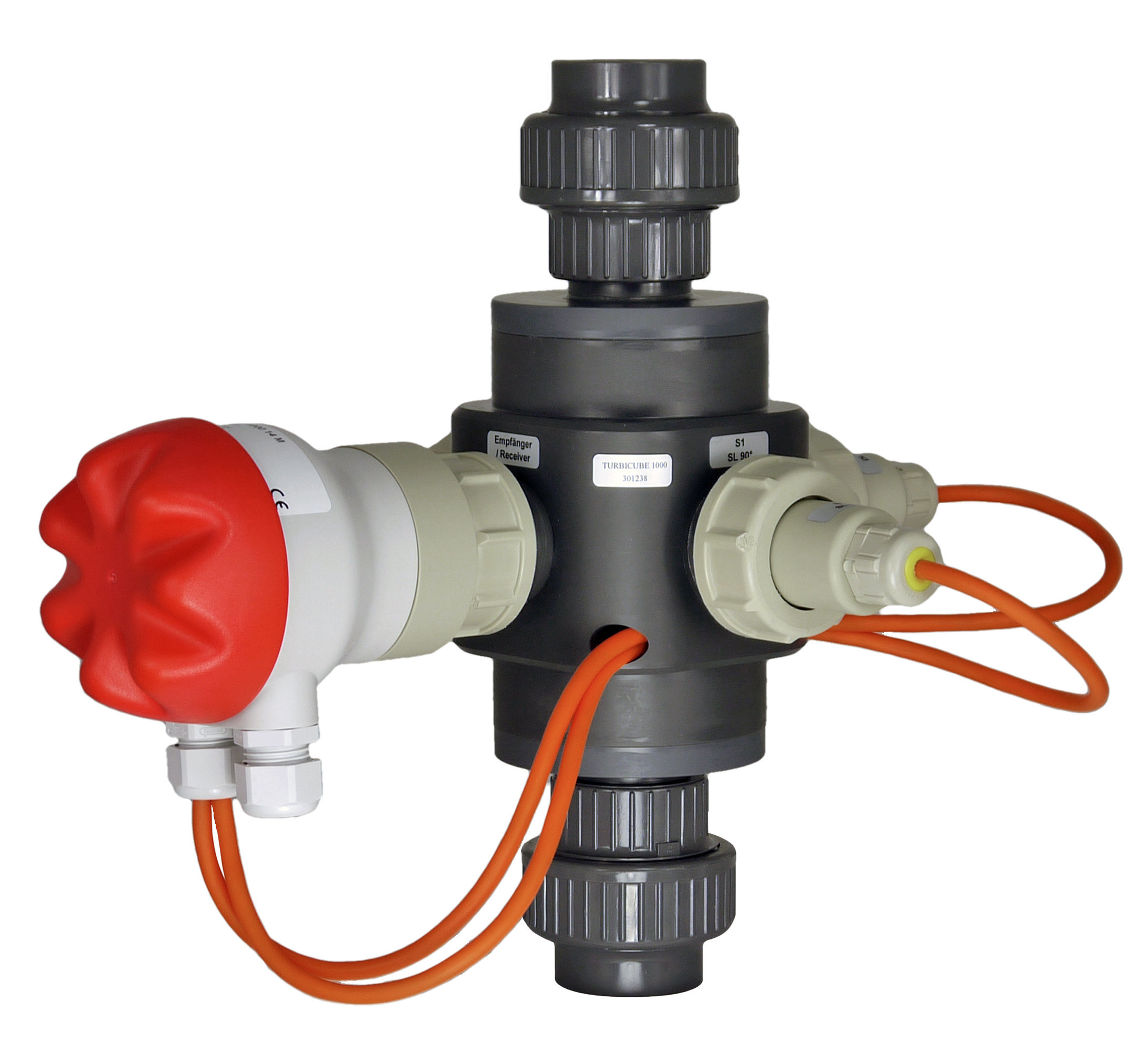

Raccordement : Raccords union PVC, DN 20 à DN 100, à coller
Raccords union ppH, DN 20 à DN 100, à souder
Brides DN 20 à DN 100
Marquage CE : En accord avec les directives 73 / 23 / EWG, 89 / 336 / EWG
et EN 50 082-2 : 1995, EN 55 011 (classe A) : 1998
|
 |
