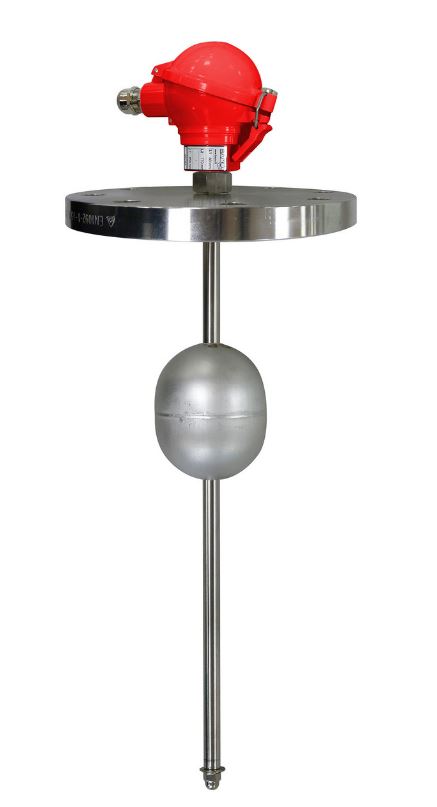

Détection de niveaux des fluides, permettant le contrôle et la commande automatique de mise en route et d’arrêt de pompe, électrovanne, sécurité de remplissage ou de vidange, etc.
La série MNR7 est recommandée pour les liquides non visqueux, ne collant pas et dépourvus de particules magnétiques ou corps solides en suspension.

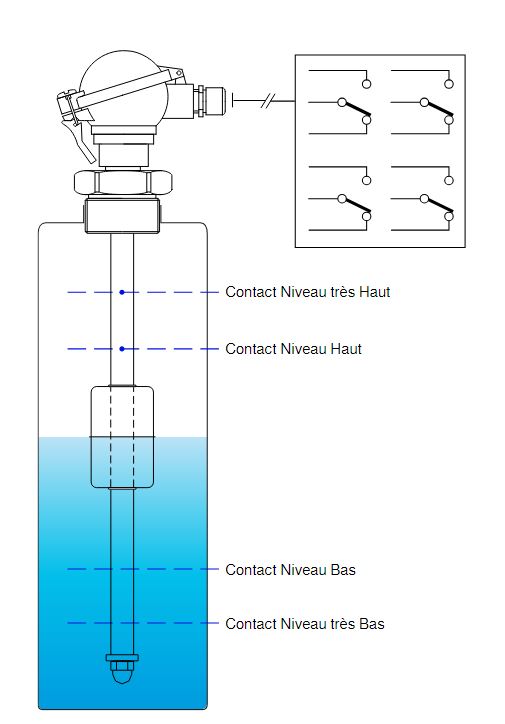

Une suite de contacts Reed disposés dans le tube plongeur est actionnée au passage du flotteur magnétique, permettant ainsi une détection de 1 à 4 niveaux selon l’application.

Le raccordement électrique s’effectue dans un boîtier étanche équipé d’un presse étoupe PG11 et d’une platine avec bornier. L’écrou bloquant la translation du flotteur en partie basse, permet également son démontage et facilite l’installation.

-S’assurer de la compatibilité du fluide avec le matériau en contact, ainsi qu’à la tenue en température et pression.

-Notre service technique peut vous aider à définir votre MNR7. N’oubliez pas de lui indiquer la nature du fluide contrôlé, la température et la pression.

-Indiquer les côtes des contacts par rapport au plan de pose.
Attention : Respecter les distances mini entre deux contacts (100 mm) ainsi que les zones mortes haute et basse.

-Respecter le pouvoir de coupure des contacts (60 VA) et veiller à leur protection, en utilisant un relais type ES 2001 (voir doc 250-01).

Boîtier de connexion : Aluminium peint – IP 65
Tube : Inox / DIN 1.4404 (AISI 316 L)
Flotteur (1) : Inox / DIN 1.4571(AISI 316Ti)
Ø flotteur (1) : 91 mm
H. flotteur (1) : 110 mm
Raccordement : R 1/2" MG
Bride PN 10 (option) : DN 100 (code : 550 420)
Longueur maxi : 3 000
Longueur mini : 250
Densité mini : 0,75 g /cm3
Pression maxi : 25 bar
Limite de température : -20 … +110 °C
Pouvoir de coupure : 60 VA
Ecart mini : 100 mm
Précision : ± 2 mm
Hystérésis : 8 mm
Zone morte haute : 75 mm
Zone morte basse : 75 mm
