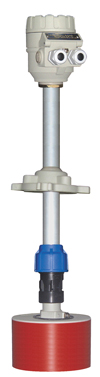

EchoTREK pour solides, spm 903
- Transmetteur de niveau compact
- Mesure de 0,6 à 60 mètres sur solides
- Afficheur / programmateur LCD 6 digits avec barre de graphique
- Sortie relais programmable (fonction et seuil)
- Interface : RS 485 |
Trés compact, le capteur ultrasonique se distingue par sa fiabilité, et sa très grande précision, il fait appel aux protocoles HART, Modbus.
Pour restituer les informations le plus fidèlement posssible, ce capteur est équipé du système de recherche avancé QUEST+TM , ce processeur lui permet d'adapter son signal en identifiant et en analysant la surface d'un solide, afin d'obtenir une mesure de niveau fiable.
La programmation complète de l'appareil peut être réalisée par le module SAP 100 , ou bien à distance au moyen du protocole HART + logiciel.
La fonction barre de graphique peut être associée à la mesure ou à la qualité de réception du signal écho. |
 |
 |
 |
 |
CARACTERISTIQUES TECHNIQUES |
 |
 |
 |
 |
Boîtier: Fonte aluminium protection époxy
Détecteur : Face polyuréthane
Pression absolue: 0,7 à 1,1 bar
Protection: IP 67 (Boîtier)
: IP 65 (Détecteur)
Alimentation : 85 à 255 V AC / 6,8 VA
: 10,5 à 40 V DC / 3,6 W
: 10,5 à 28 V AC / 4,6 VA
Protection électrique: Classe I
Précision : ± 0,2%
Plages de mesures : de 0,6 à 60 mètres
Angle de mesure: 5°
Plages de température: -30°C....+75°C
Fréquence du signal: de 15 kHz à 30 kHz (selon modèle)
Relais : 250 V AC, 3 A
Sortie analogique: 4-20 mA / 600 Ohms (isolation galvanique)
Systèmes de: Afficheur-programmateur SAP 100 (local)
programmation: Programmation à distance par protocole HART
Options: Interface de communication RS 485 (MODBUS)
: Protocole de communication HART
: Bride spéciale pour fixation |
|
 |
