NIVOSTOP® SS2 KW / W / WH, Contrôleurs de niveau
- Contact inverseur à microswitch
-Fort pouvoir de coupure
-Facile à monter
-Version pour fluides neutres, basiques ou faiblement acides
-Version pour huile |
Commande automatique de démarrage ou d'arrêt de pompes, ouverture ou fermeture de vannes, alarme de niveau haut ou bas et de façon générale contrôle de niveau de liquide dans toutes industries
 |
 |
 |
 |
CARACTERISTIQUES DE CONSTRUCTION |
 |
 |
 |
 |
Ces flotteurs sont entièrement réalisés en polyéthylène. L'enveloppe soudée est parfaitement étanche. Un microswitch actionné par une masselotte, le tout intégré dans le flotteur, délivre un contact à fort pouvoir de coupure. La commutation du contact se fait au franchissement de l'axe horizontal dans les deux sens. Le câble standard en PVC très souple (PVC avec adjuvant), permet une utilisation avec les fluides neutres, basiques et faiblement acides. Le câble de la version "Huile" est en PVC spécial. Le câble de la version “acide” (HCl 33 %, HNO3 etc.) est en PVC revêtu polyéthylène (PE).

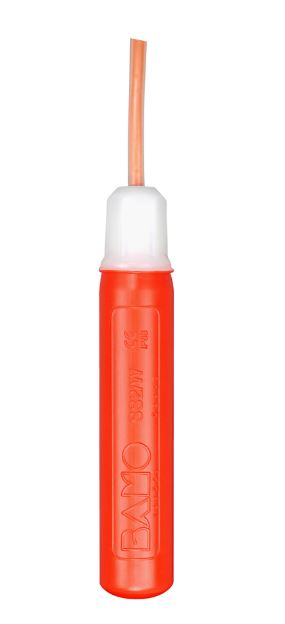

Forme cigare (SS2 / W) : De faible encombrement, ce modèle convient pour tous les fluides non chargés (densité ? 1).

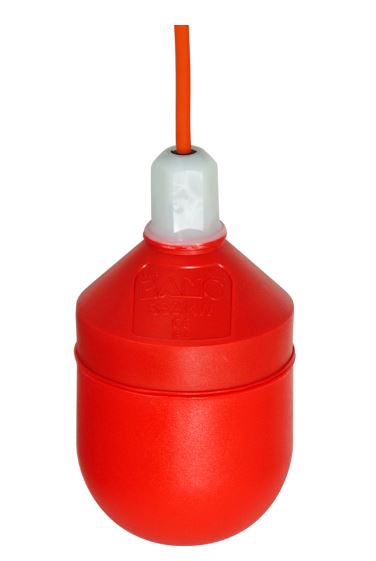

Forme poire (SS2 / KW) : Son volume déplacé plus important l’impose sur les liquides pâteux, visqueux ou très chargés (boue), de densité ? 1.
Forme cigare (SS2 / WH) : Vers. huile, il convient pour les liquides de (densité ? 0,9)
|
|
|
|
CARACTERISTIQUES TECHNIQUES |
|
|
|
|
Densité fluide : ? 0,9 g/cm3 (WH), ? 1 g/cm3 (W et KW)
Commutateur : Microswitch inverseur, libre de potentiel
Tension de commutation : 4 V ... 250 Vca / 4 V … 30 Vcc
Attention ! aux tensions > 50 V, le réservoir, (c.-à-d. le liquide), doit être raccordé à la terre, ou bien le commutateur du flotteur doit être actionné avec une sécurite basse tension.
Pouvoir de coupure: 1 mA ... 3 A, ca / cc
Température de service : 0° ... + 60° C
Profondeur d'Immersion : 5 m maxi
Pression : 0.5 bar maxi (5 m CE)
Flotteur: Polyéthylène (PE)
Câbles
Version acides (HCl 33%, HNO330%) : 3 x 0.5 mm2, gaine PVC revêtue PE, joint TPR
Version huile: 3 x 0.75 mm2, gaine PVC, joint Nbr
Version standard: 3 x 0.5 mm2, gaine TPK, joint TPR
|
|
|
|
RACCORDEMENTS ELECTRIQUES |
|
|
|
|
Avec flotteur à la verticale,
donc sans présence de liquide.
Brun : Travail
Noir : Commun
Bleu / Noir : Repos
Les appareils doivent être fixés au dessus de la cuve ou sur une partie de virole non immergée, par un raccord assurant une fixation ferme du câble (évitant une modification du point de consigne) et garantissant la protection de la gaine du câble électrique. Le câble libre doit pouvoir être assez long pour assurer une certaine liberté de mouvement au flotteur (minimum 50 mm). Si le flotteur est suspendu depuis le haut de la cuve, le câble ne doit pas pouvoir être entraîné par un agitateur. D’une manière générale, le flotteur doit se situer dans une zone calme (avec le minimum de vague) pour éviter les commutations intempestives.

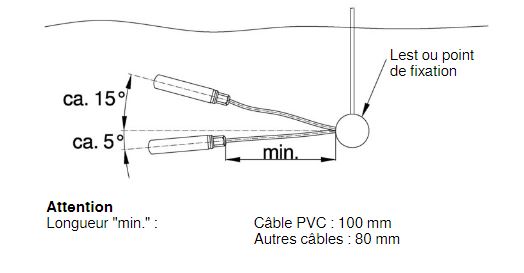

Le point de commutation du contacteur correspond au point de bascule de l’axe horizontal du contrôleur (voir croquis page 1).
Régler la longueur de câble requise, en remplissant la cuve au niveau de consigne et en recherchant le point de bascule à l’aide d’un Ohm-mètre.
La puissance requise pour la coupure d’un appareil doit être conforme aux caractéristiques mentionnées.
Dans tous les cas, la coupure de pompe ou de moteur doit être faite par l’intermédiaire d’un relais assurant sa commande directe
L’extrémité non raccordée du câble, ne doit jamais être immergée
|
 |
