R-500/R-600, Contacteur de niveau à barreau vibrant
- Pour poudres et granuleux
- Auto nettoyant
- Sortie relais programmable
- Sonde rigide ou souple
- Version ATEX tDA20/21 IP67 T |

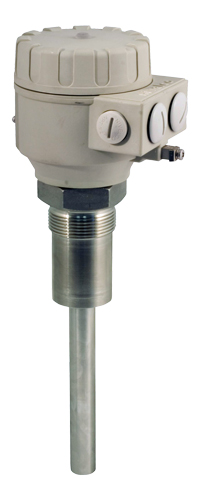

Le contacteur R-500/R-600 est un appareil robuste et résistant à la corrosion, conçu pour contrôler des niveaux sur des granuleux et poudres tels que, carbone noir, sucre, grains, ciment, limaille etc... avec des densités ≥ 50 kg/m3. La résonnance du barreau est assurée par un circuit électronique. Quand le barreau se trouve recouvert par un granuleux ou une poudre l’amortissement est détecté électroniquement, le circuit de mesure actionne une sortie relais.
L’ appareil est proposé dans 3 versions. La version standard comporte une sonde rigide de 207 mm et se destine plus particulièrement au montage latéral. Les 2 autres versions, comportant chacune d’entre elles une extension rigide ou flexible, nécessitent un montage vertical. L’option Ex (ATEX) répond aux exigences des environnements où la présence de particules présente un risque d’explosion. |
 |
 |
 |
 |
CARACTERISTIQUES TECHNIQUES |
 |
 |
 |
 |
Boîtier: Plastique renforcé PBT
: Aluminium
Sortie relais (au choix): SPDT 250 V CA / 8 A,
ou SPST 50 V CC / 350 mA
Raccordement: 1 1/2 “ BSP
: 1 1/2 “ NPT
Pression maxi: 25 bar (version standard et version à extension rigide)
: 6 bar (version à extension par câble)
Densité mini: 0,05 Kg /dm3 (grains Ø 10 mm maxi)
Temps de réponse: < 1,8 sec ou 5 ±1,5 sec (sur unité close)
: < 2 sec ou 5 ± 1,5 sec (sur unité ouverte)
Fréquence de vibration: 500 Hz
Température ambiante: -30°C ... +110°C
Contraintes mécaniques maxi: F = 500 N, M = 100 Nm (version standard)
: M = 100 Nm (version à extension rigide)
: F = 45 kN (version à extension flexible) |
Pour déterminer l’endroit d’installation, il faut prendre en compte la résistance mécanique de l’appareil. Nous vous suggèrons de monter la version du câble rallongé pour une alarme de bas niveau au-dessus de la sortie du silos. Pour un montage latéral de l’appareil, l’installation doit être suffisament inclinée pour que la poudre ne reste pas sur le barreau. Eviter le montage du système dans un renfoncement.
Avant l’installation, il est conseillé de tester la fonction d’enclenchement de l’unité sur un échantillon de l’appareil pour régler la densité voulue.
Utiliser uniquement le six pans pour visser l’appareil. Tout effort de rotation sur le boîtier pourrait endommager celui-ci. Aprés avoir effectué le serrage, le boîtier peut être tourné (300° maxi) afin d’orienter le presse étoupe dans la position voulue. |
|
 |
